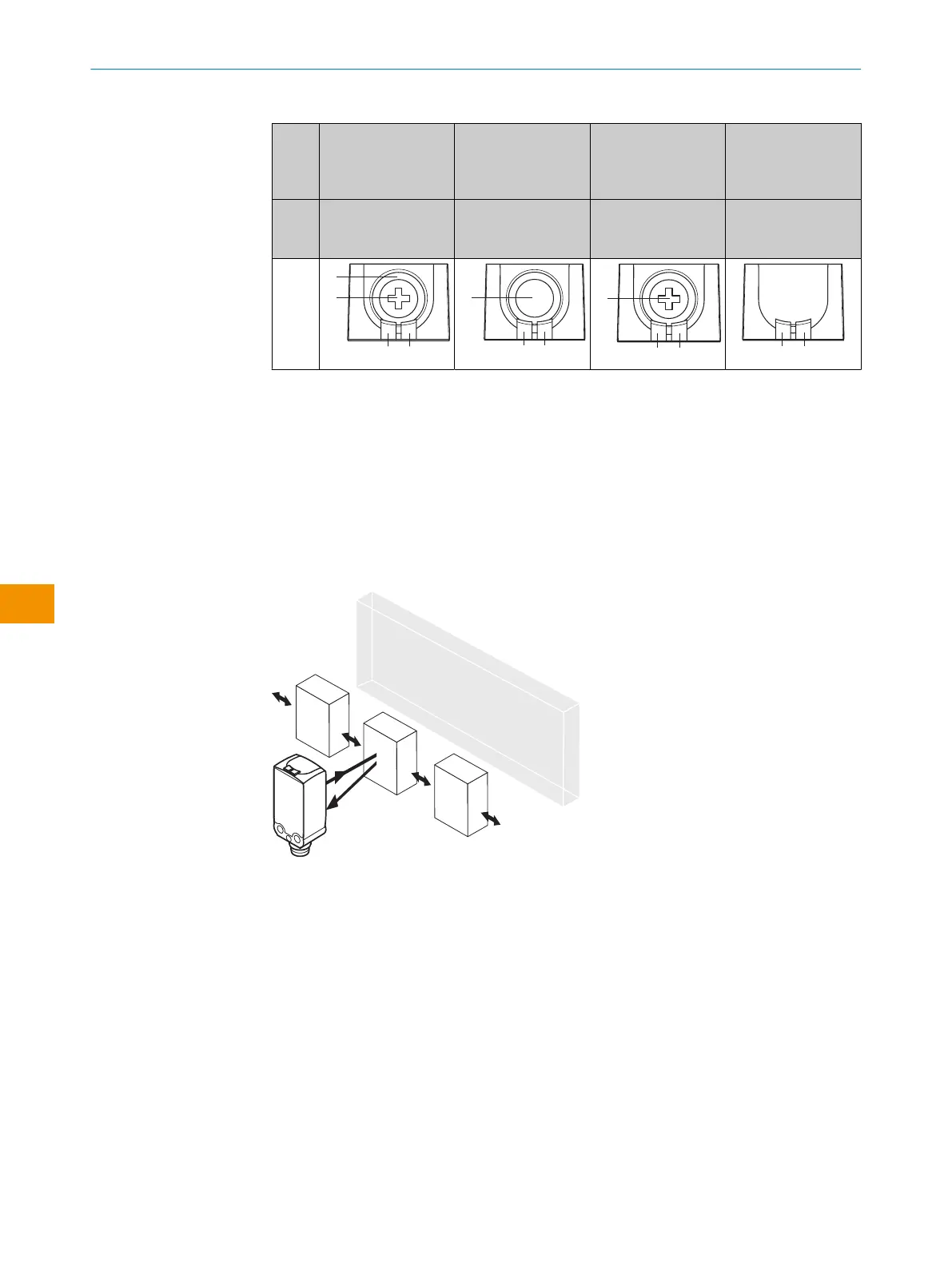

Tableau 22: Éléments de commande et d’affichage
WTB4
FT-/
WTB4
FA-
xxxxxx20Axx xxxxxx30Zxx xxxxxx10Zxx xxxxxxA0Zxx
Bouton poussoir
rotatif
Bouton d’apprentis‐
sage
Potentiomètre Réglage prédéfini -
Sans possibilité de
réglage
1
BluePilot bleu : indication de la distance de commutation
2
Bouton poussoir rotatif / Potentiomètre / Bouton de Teach: réglage de la distance de
commutation
3
LED jaune : état réception de lumière
4
LED verte : tension d’alimentation active
4 Montage
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d’accessoires
SICK).
Illustration 46: Alignement du capteur par rapport à la direction de l’objet
Respecter le couple de serrage maximum autorisé du capteur de < 0.4 Nm.
Tenir compte de la direction préférentielle de l’objet par rapport au capteur, voir voir
illustration 46, page 52.
5 Installation électrique
Fonctionnement en mode I/O standard :
Le raccordement des capteurs doit s’effectuer hors tension. Selon le mode de raccor‐
dement, respecter les informations suivantes :
– Raccordement du connecteur : affectation des broches
– Câble : couleur des fils
Activer l’alimentation électrique seulement après avoir effectué les branchements élec‐
triques.
3 DESCRIPTION DU PRODUIT
52
N O T I C E D ’ I N S T R U C T I O N S | WTB4F SingleLine / DoubleLine 8025300.1FCK/2022-02-14 | SICK
Sujet à modification sans préavis
