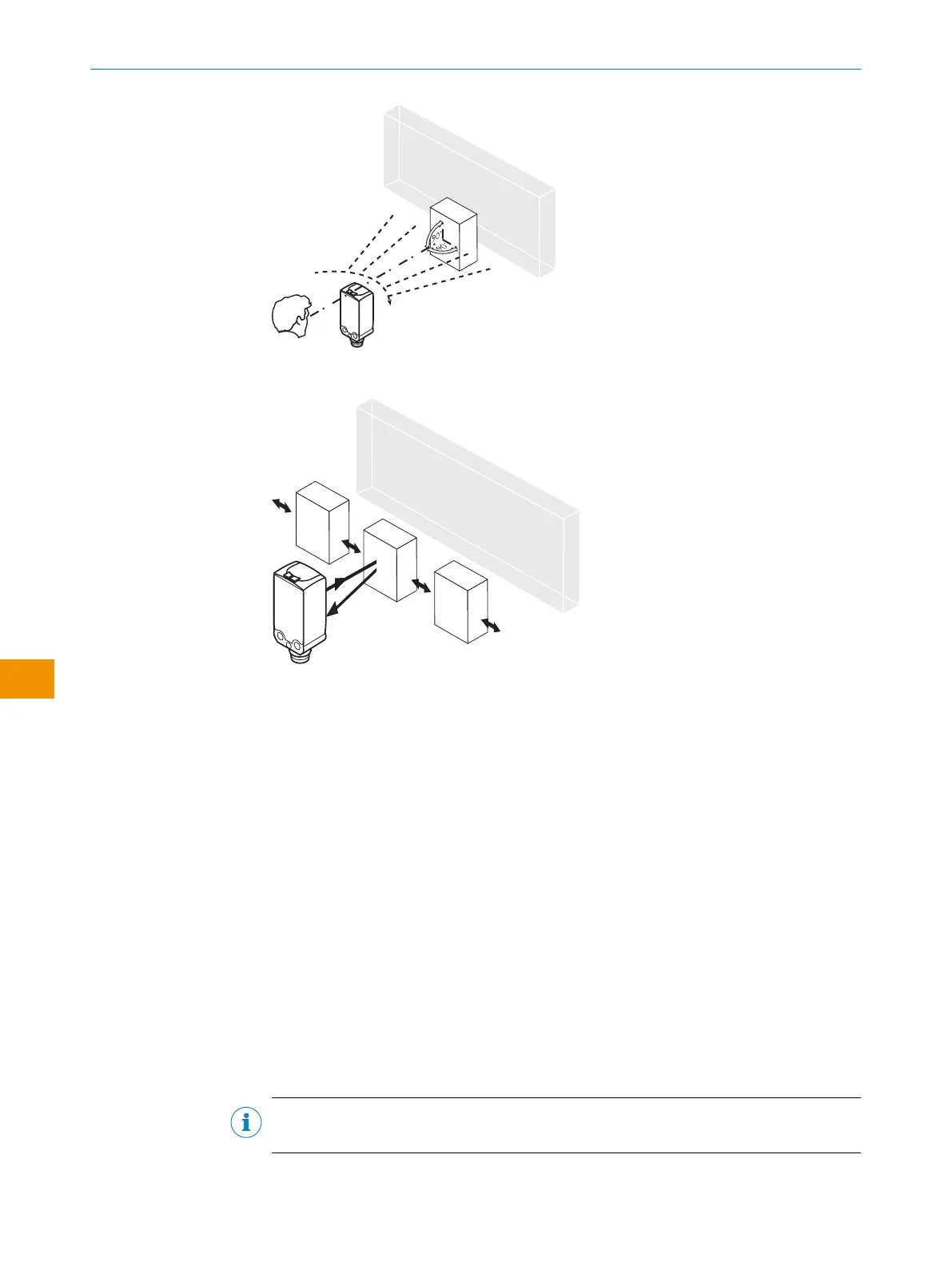

Figura 77: Allineamento
Figura 78: Allineamento
6.2
Controllare le condizioni d’impiego:
Distanza di lavoro
I WTB4FT/WTB4FA sono sensori fotoelettrici energetici con soppressione di sfondo.
In funzione del fattore di riflessione dell’oggetto da rilevare e dell’eventuale sfondo
presente deve essere rispettata una distanza minima (y) tra la distanza di lavoro
impostata (x) e lo sfondo.
Controllare le condizioni d’impiego:
Bilanciare distanza di lavoro e distanza dall’oggetto ossia dallo sfondo e fattore di
riflessione dell’oggetto con il diagramma corrispondente (x= distanza di lavoro, y =
distanza minima tra distanza di lavoro impostata e sfondo (bianco, 90%)), fattore di
riflessione 6% = nero 1, 18% = grigio 2, 90% = bianco 3 (con riferimento al bianco
standard secondo DIN 5033). Si consiglia di effettuare l’impostazione con un oggetto a
basso fattore di riflessione.
La distanza minima (= y) per la soppressione di sfondo può essere determinata in base
all’immagine figura 79 nel modo seguente:
Esempio: x = 50 mm, y = 1 mm. Questo significa che lo sfondo (bianco 90%) viene
soppresso a partire da una distanza > 1 mm dal sensore.
INDICAZIONE
Attenersi alla distanza minima di 8 mm.
6 MESSA IN FUNZIONE
