SICK WTB4F SingleLine - Alineación; Puesta en Marcha

Tabla 19: CC
WTx4Fx- xx311xx0Zxx xx312xx0Zxx
1 = BN (marrón) + (L+)
3 = BU (azul) - (M)
4 = BK (negro) Q
Q
Tabla 20: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
6 Puesta en marcha
6.1 Alineación

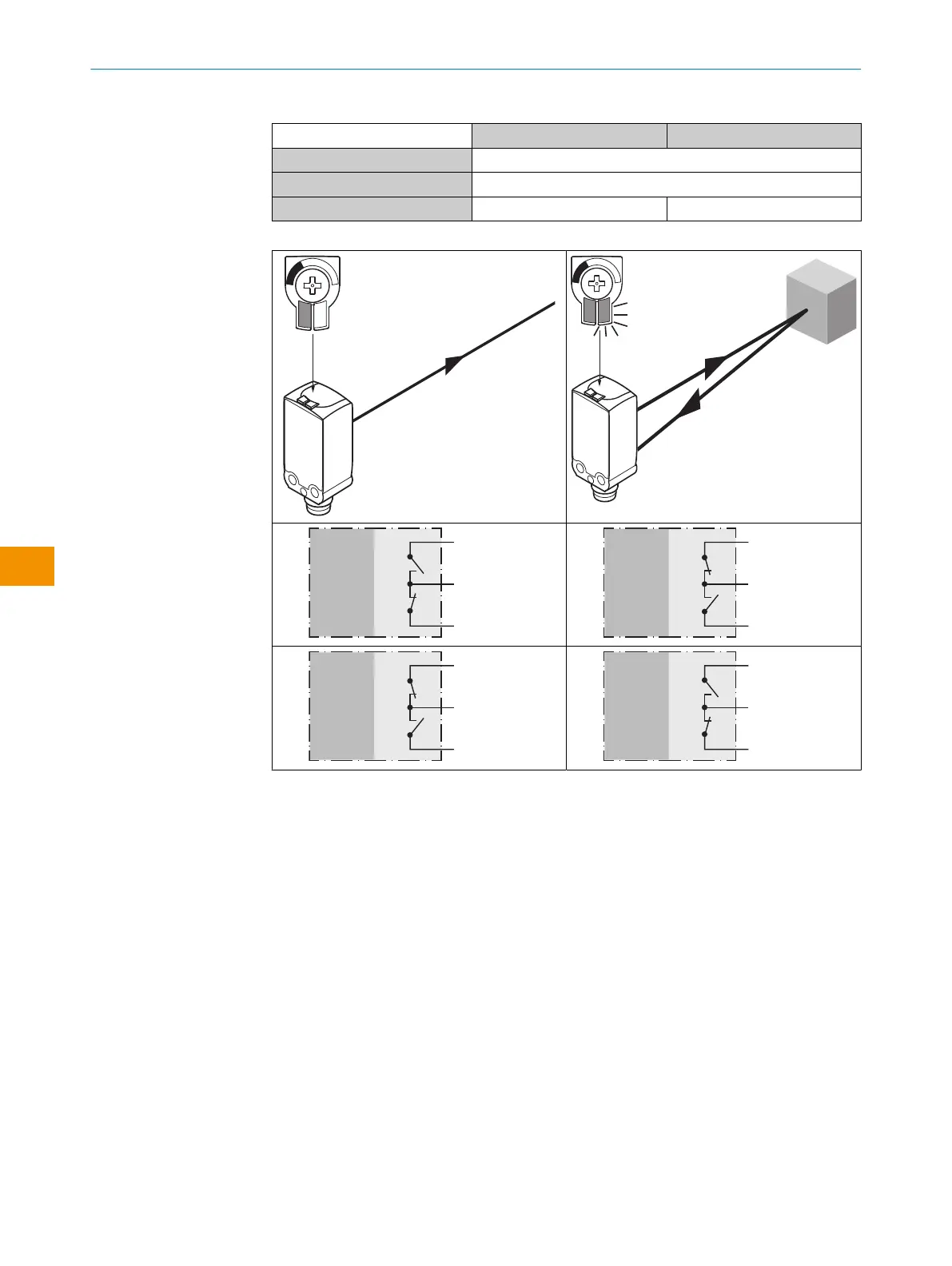

Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida roja incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté completamente libre [véase figura 32].
