1
BluePilot 蓝色：触发感应距离显示
2
按转元件 / 电位计 / 钮 Teach：用于调节触发感应距离
3
黄色 LED：光接收状态
4
绿色 LED：工作电压激活
4 安装
将传感器安装在合适的安装支架上（参见 SICK 配件目录）。

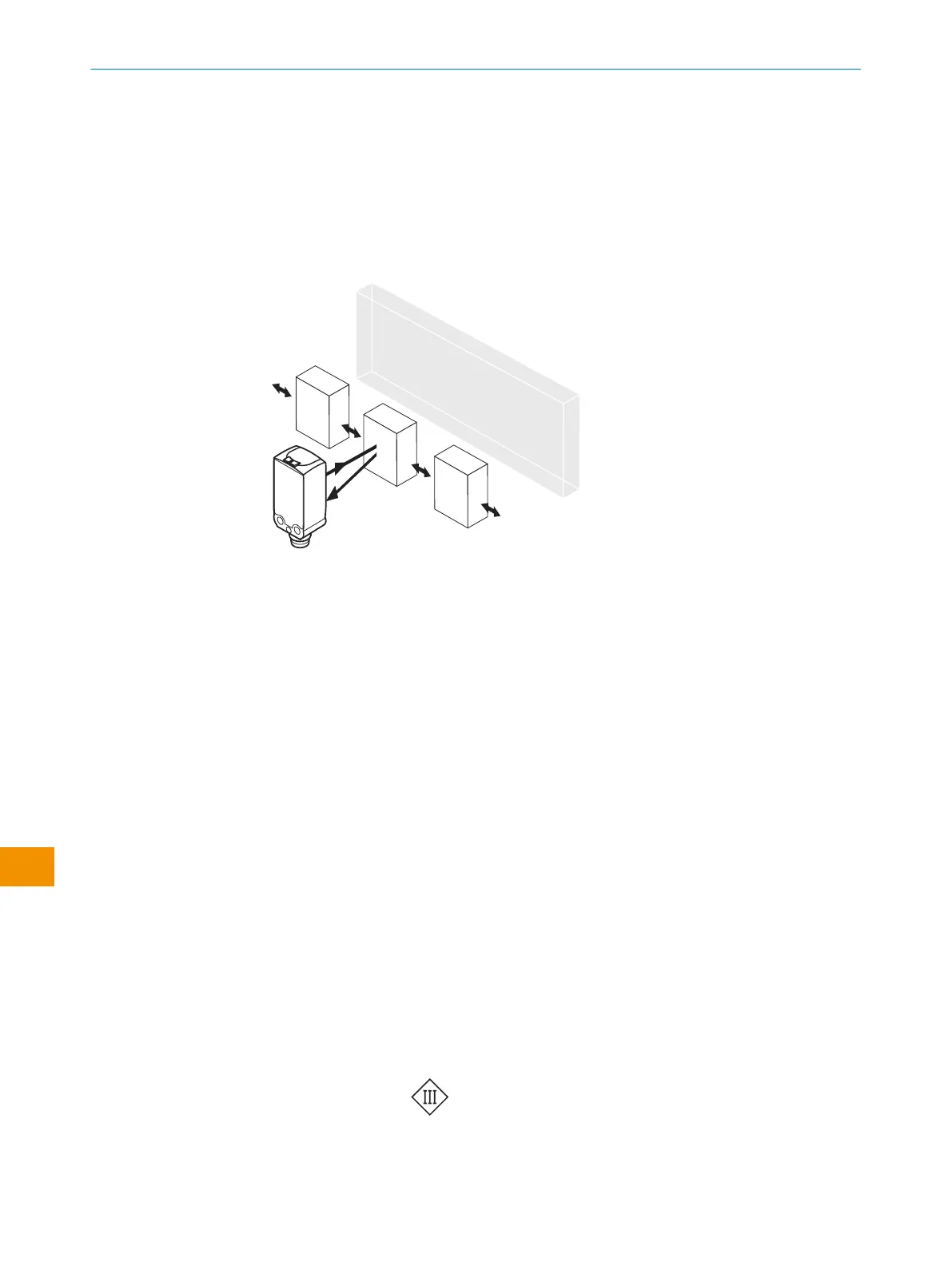

插图 151: 相对于物体方向的传感器对准
注意传感器的最大允许拧紧力矩为 < 0.4 Nm。
以传感器为参照物，注意物体的优先方向，参照 参见 插图 151, 第 158 页 。
5 电气安装
标准 I/O 模式下的运行：
必须在断电状态下连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：引线分配
– 电缆：芯线颜色
一旦完成所有电气连接，就应加上或接通电压供给。
IO-Link 模式下的运行：将设备连接至合适的 IO-Link Master，并通过 IODD/功能块
集成到 Master 或控制器中。传感器上的绿色 LED 指示灯闪烁。可登录
www.sick.com 利用订货号下载 IODD 和功能块。
接线图说明。
BN = 棕色
WH = 白色
BU = 蓝色
BK = 黑色
MF（针脚 2 配置） = 外部输入端，示教功能，开关信号
Q
L1
/C = 开关量输出，IO-Link 通信
测试 = 测试输入
U
B
: 10 ... 30 V DC
