SICK WTB4F SingleLine - Instalación Eléctrica; Montaje

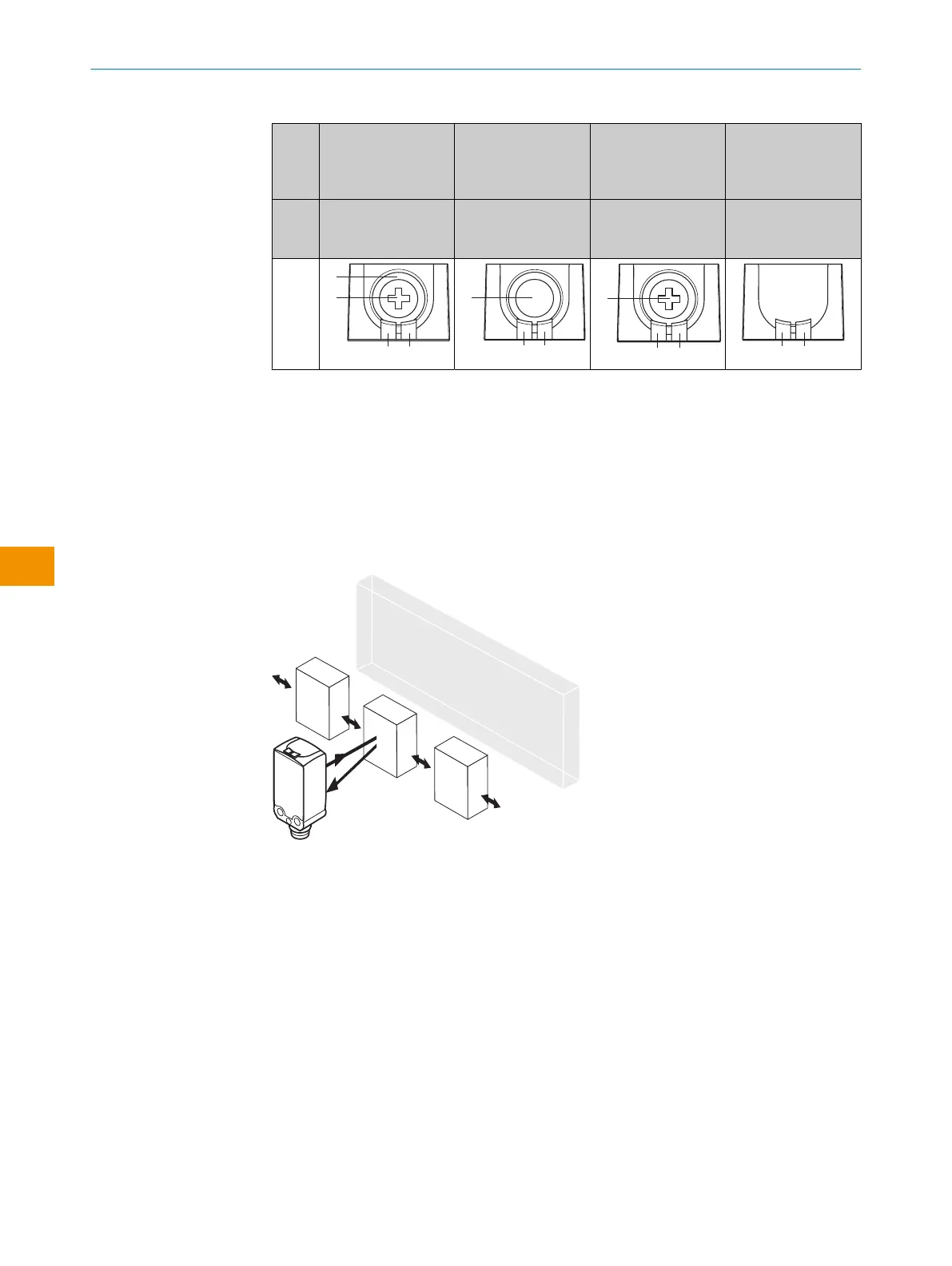

Tabla 15: Elementos de mando y visualización
WTB4
FT-/
WTB4
FA-
xxxxxx20Axx xxxxxx30Zxx xxxxxx10Zxx xxxxxxA0Zxx
Elemento de pre‐
sión y rotación
Tecla teach-in Potenciómetro configuración prede‐
terminada - sin posi‐
bilidad de ajuste
1
3
2
4
34
2
2
34
34
1
BluePilot azul: indicador de distancia de conmutación
2
Pulsador giratorio / Potenciómetro / Boton Teach: ajuste de la distancia de conmutación
3
LED amarillo: estado de recepción de luz
4
LED verde: tensión de alimentación activa
4 Montaje
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Figura 31: Orientación del sensor respecto a la dirección del objeto
Respetar el par de apriete máximo admisible del sensor de < 0.4 Nm.
Respetar la orientación preferente del objeto con respecto al sensor, véase véase
figura 31, página 36.
5 Instalación eléctrica
Funcionamiento en modo E/S estándar:
La conexión de los sensores debe realizarse sin tensión. Debe tenerse en cuenta la
siguiente información en función del tipo de conexión:
– Conexión de enchufes: asignación de terminales
– Cable: color del hilo
No aplicar ni conectar la fuente de alimentación hasta que no se hayan finalizado
todas las conexiones eléctricas.
3 DESCRIPCIÓN DEL PRODUCTO
