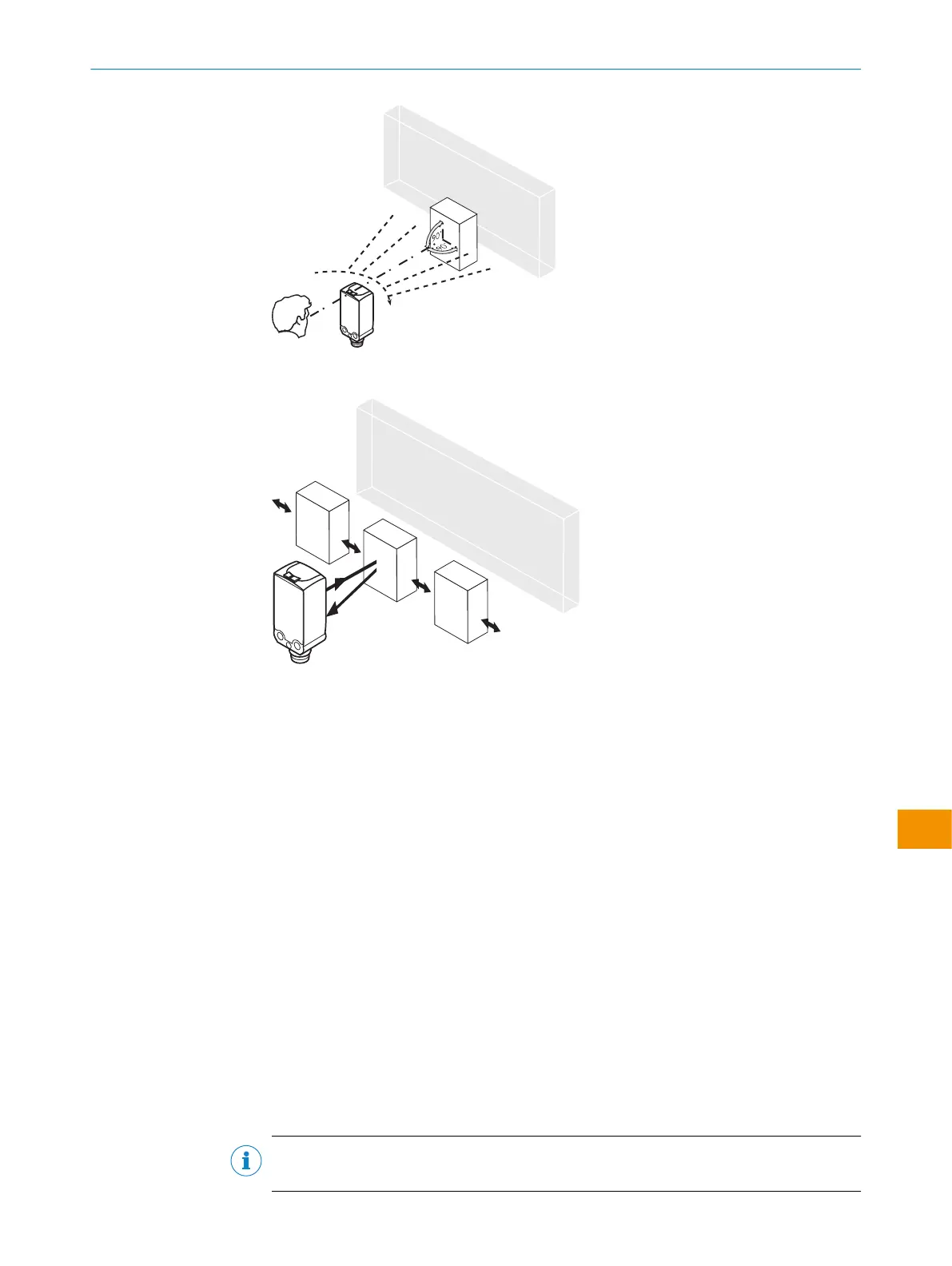

Рисунок 137: Выравнивание
Рисунок 138: Выравнивание
6.2
Проверьте условия эксплуатации:
Расстояние срабатывания
WTB4FT/WTB4FA — это фотоэлектрические датчики диффузного типа с функцией
подавления заднего фона. В зависимости от коэффициента диффузного отражения
обнаруживаемого объекта и возможно находящегося за ним фона необходимо
соблюдать минимальное расстояние (y) между настроенным расстоянием срабаты‐
вания (x) и фоном.
Проверьте условия эксплуатации:
Сравнить расстояние срабатывания и дистанцию до объекта/фона, а также отра‐
жательную способность объекта с соответствующей диаграммой (x = расстояние
срабатывания, y = минимальное расстояние между установленным расстоянием
срабатывания и фоном (белый, 90 %)) коэффициент диффузного отражения: 6 % =
чёрный 1, 18 % = серый 2, 90 % = белый 3 (относительно стандартного белого
по DIN 5033). Мы рекомендуем выполнять настройку с объектом, имеющим низкий
коэффициент диффузного отражения.
Минимальную дистанцию (= y) для подавления заднего фона можно определить по
рисунку рисунок 139 следующим образом:
Пример: x = 50 мм, y = 1 мм. То есть фон (белый, 90 %) затемняется при дистанции
> 1 мм от датчика.
УКАЗАНИЕ
Соблюдайте минимальное расстояние 8 мм.
ВВОД В ЭКСПЛУАТАЦИЮ 6
8025300.1FCK/2022-02-14 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4F SingleLine / DoubleLine
145
Возможны изменения без уведомления
ru
