SICK WTB4F SingleLine - Монтаж; Электрическое Подключение

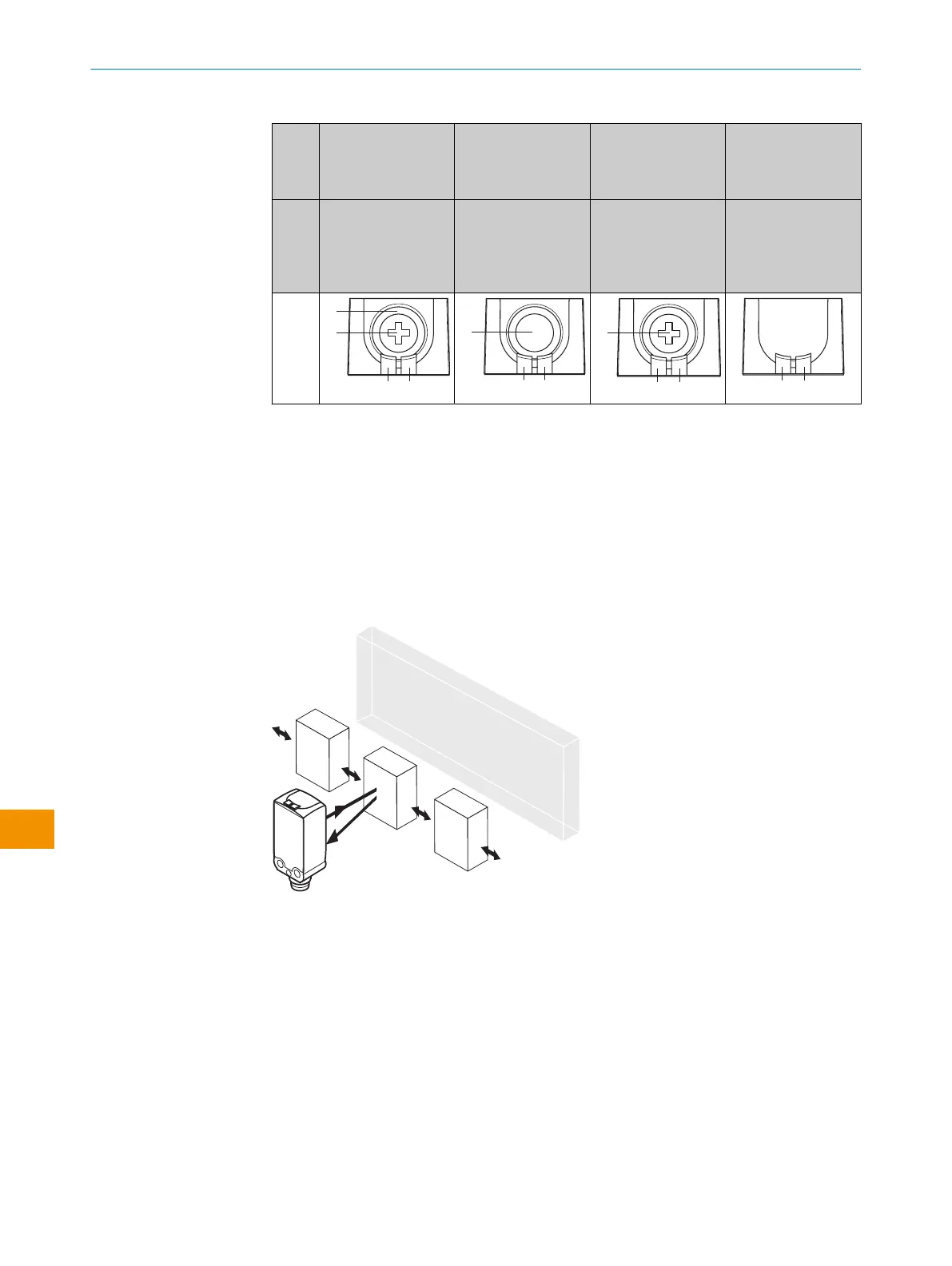

Таблица 64: Элементы управления и индикаторы
WTB4
FT-/
WTB4
FA-
xxxxxx20Axx xxxxxx30Zxx xxxxxx10Zxx xxxxxxA0Zxx
Поворотно-нажим‐
ной элемент
Кнопка обучения Потенциометр Жёсткая пред‐
варительная
настройка —
без возможности
настройки
1
3
2
4
34
2
2
34
34
1
BluePilot, синий: индикатор расстояния срабатывания
2
Поворотно-нажимной элемент / Потенциометр / Кнопка обучения: настройка расстоя‐
ния срабатывания
3
СД желтый: состояние приема света
4
Светодиодный, зелёный: напряжение питания включено
4 Монтаж
Установите датчик на подходящем крепёжном уголке (см. программу принадлежнос‐
тей от SICK).
Рисунок 136: Ориентация датчика по отношению к направлению объекта
Соблюдать максимально допустимый момент затяжки датчика < 0.4 Нм.
Учитывайте предпочтительное направление объекта относительно датчика, ср. см.
рисунок 136, страница 142.
5 Электрическое подключение
Эксплуатация в стандартном режиме ввода/вывода:
Подключение датчиков должно осуществляться в обесточенном состоянии. В зависи‐
мости от типа подключения следует принять во внимание следующую информацию:
– Штепсельное соединение: расположение выводов
– Кабель: цвет жилы
3 ОПИСАНИЕ ИЗДЕЛИЯ
142
