SICK WTB4F SingleLine - Alinhamento; Colocação Em Operação

Tabela 61: CC
WTx4Fx- xx311xx0Zxx xx312xx0Zxx
1 = BN (marrom) + (L+)
3 = BU (azul) - (M)
4 = BK (preto) Q
Q

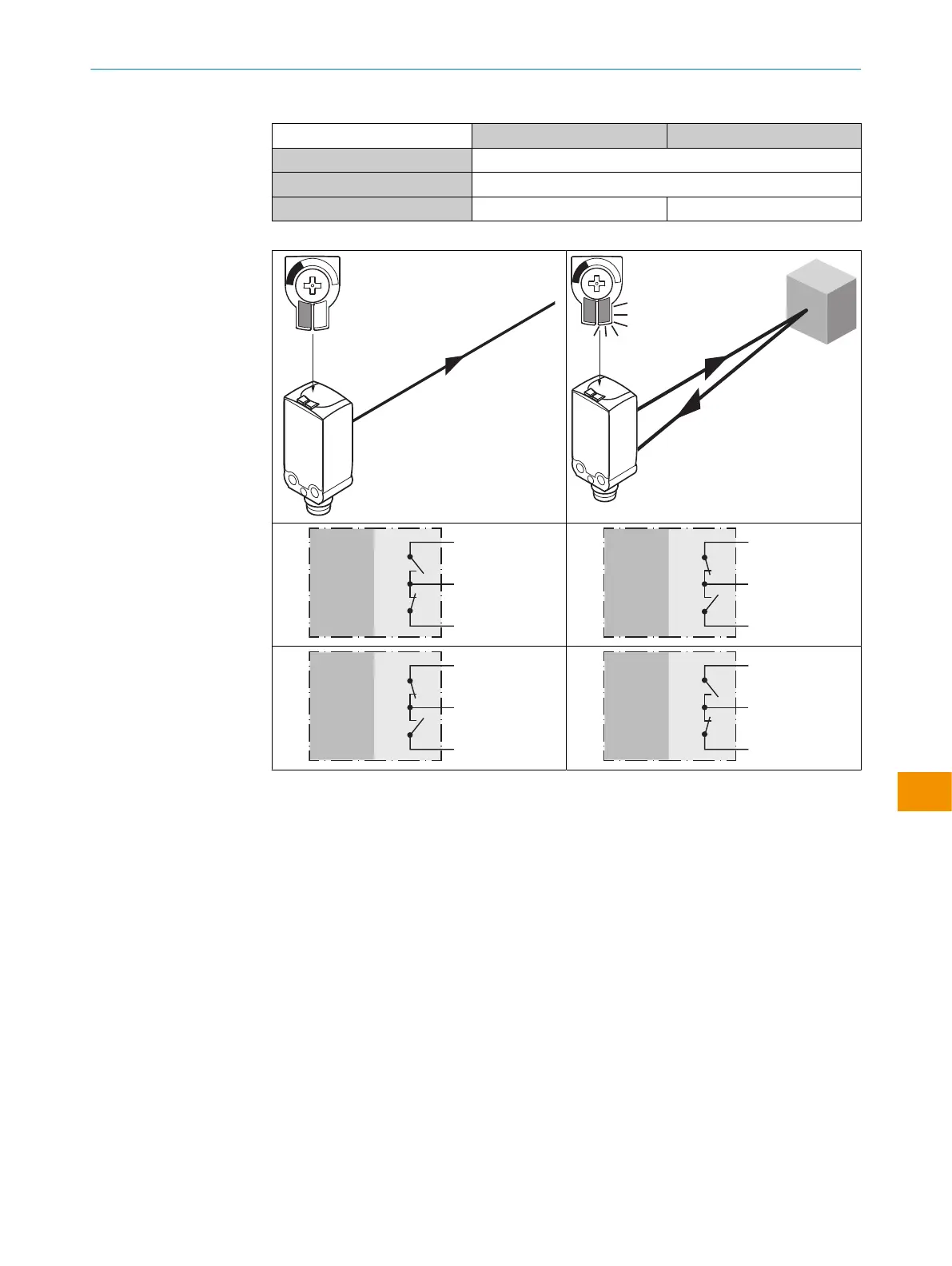

Tabela 62: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
6 Colocação em operação
6.1 Alinhamento
Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o feixe da luz de
emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura ótica
(vidro frontal) do sensor esteja completamente livre [ver figura 122].
COLOCAÇÃO EM OPERAÇÃO 6
