6
LED grün: Versorgungsspannung
aktiv
7
Gelbe LED: Status Lichtempfang
8
Drück-Dreh-Element / Potentiome‐
ter / Teach-Taste: Einstellung des
Schaltabstands
4
3
1
2
16 (0.63) 12.1 (0.48)
8.1 (0.32)
3.5 (0.14)
37.2 (1.46)
4.7 (0.18)
9 (0.35) 8 (0.31)
6
9 (0.35)
Ø 6.8
(0.27)
L
M12
42 (1.65)
5

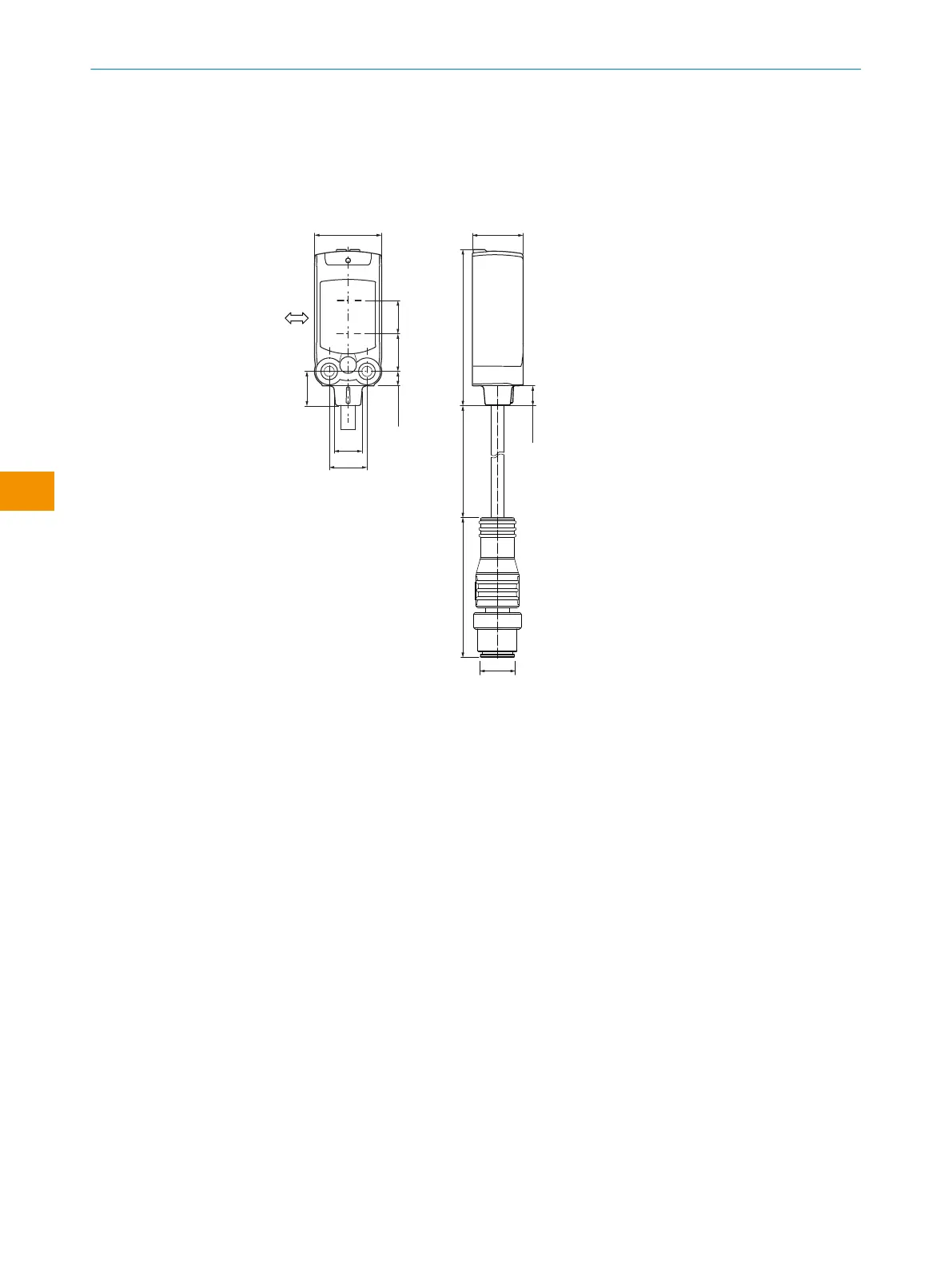

Abbildung 15: Maßzeichnung 1, Leitung mit
Stecker M12
1
Vorzugsrichtung des Tastguts
2
Mitte Optikachse, Sender
3
Mitte Optikachse, Empfänger
4
Befestigungsgewinde M3
5
Leitung mit Stecker M12
6
Bedien- und Anzeigeelemente
L Leitungslänge, siehe Datenblatt
11 Anhang
11.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
11 ANHANG
16
