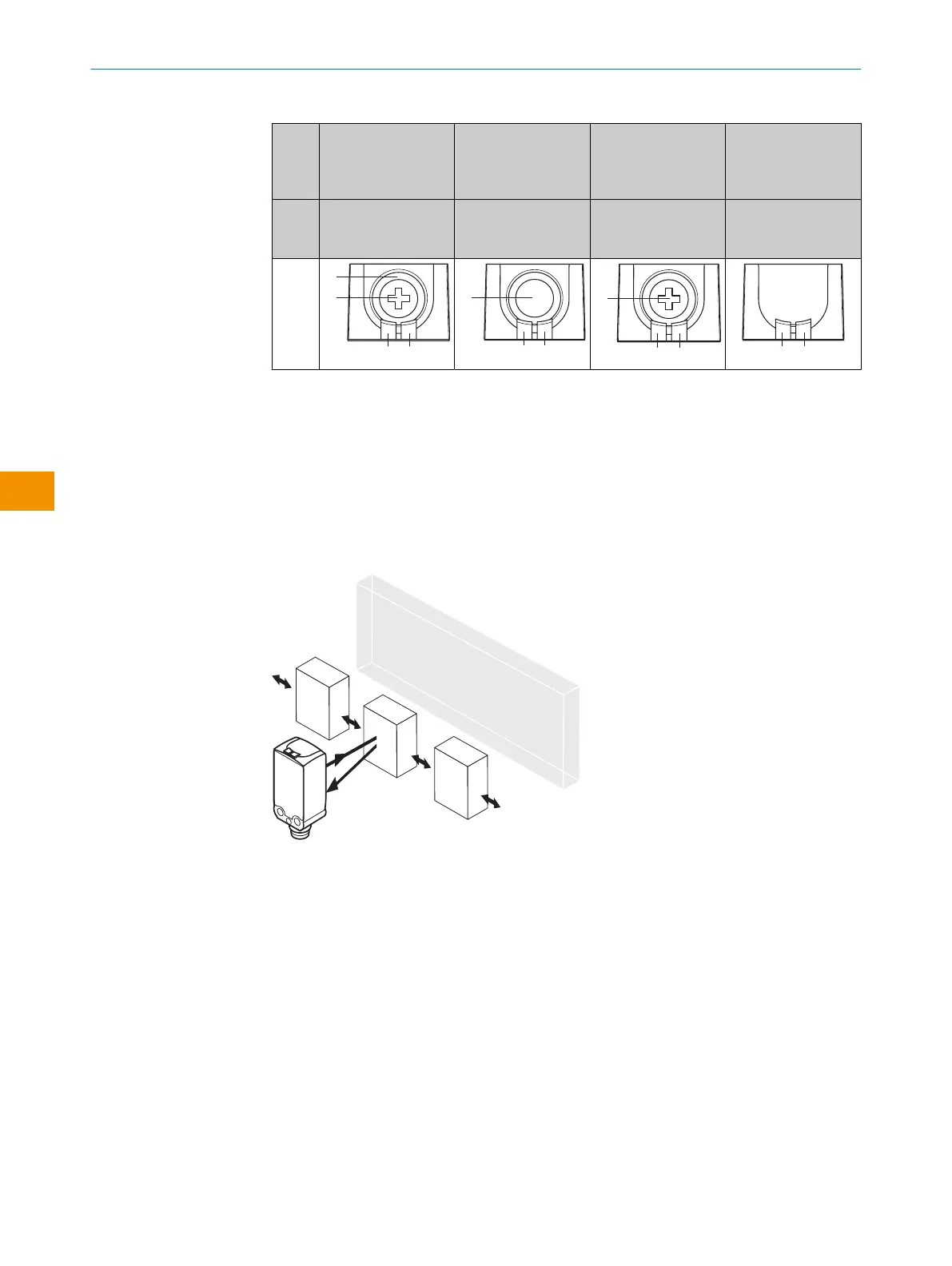

Tabelle 1: Bedien- und Anzeigeelemente
WTB4
FT-/
WTB4
FA-
xxxxxx20Axx xxxxxx30Zxx xxxxxx10Zxx xxxxxxA0Zxx
Drück-Dreh-Element Teach-in-Taste Potentiometer Feste Voreinstellung
- keine Einstellmög‐
lichkeit
1
BluePilot blau: Schaltabstandsanzeige
2
Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
3
Gelbe LED: Status Lichtempfang
4
Grüne LED: Versorgungsspannung aktiv
4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Abbildung 1: Ausrichtung des Sensors relativ zur Objektrichtung
Maximal zulässiges Anzugsdrehmoment des Sensors von < 0.4 Nm beachten.
Vorzugsrichtung des Objektes zum Sensor beachten, vgl. siehe Abbildung 1, Seite 6.
5 Elektrische Installation
Betrieb im Standard-I/O-Modus:
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
3 PRODUKTBESCHREIBUNG
6
B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine 8025300.1FCK/2022-02-14 | SICK
Irrtümer und Änderungen vorbehalten
