SICK WTB4F SingleLine - Rysunki Wymiarowe

WTB4FT DoubleLine (WTB4FT-
xxxxxx1)
WTB4FA SingleLine (WTB4FA-
xxxxxx1)
Prąd wyjściowy I
maks.
≤ 100 mA ≤ 100 mA
Pobór prądu 25 mA 25 mA
Tryb komunikacji COM2 COM2
IO-Link 1.1 1.1
Częstotliwość przełączania 500 Hz
3)
1000 Hz
3)
Maks. czas odpowiedzi 1000 µs
4)
500 µs
4)
Stopień ochrony IP66, IP67 IP66, IP67
Klasa ochrony III III
Układy zabezpieczające A, B, D
5)
A, B, D
5)
Temperatura otoczenia podczas pracy –40 °C ... +60 °C -40 °C ... +60 °C
1)
Materiał pomiarowy o współczynniku odbicia 90% (w odniesieniu do wzorca bieli DIN 5033)
2)
Wartości graniczne
Przyłącza U
B
zabezpieczone przed zmianą polaryzacji
Tętnienie resztkowe maks. 5 V
ss
3)
Ze współczynnikiem jasno/ciemno 1:1
4)
Czas biegu sygnału przy obciążeniu rezystancyjnym
5)
A = przyłącza U
B
zabezpieczone przed zamianą biegunów
B =wejścia i wyjścia zabezpieczone przed zamianą biegunów
D = wyjścia odporne na przetężenie i zwarcie

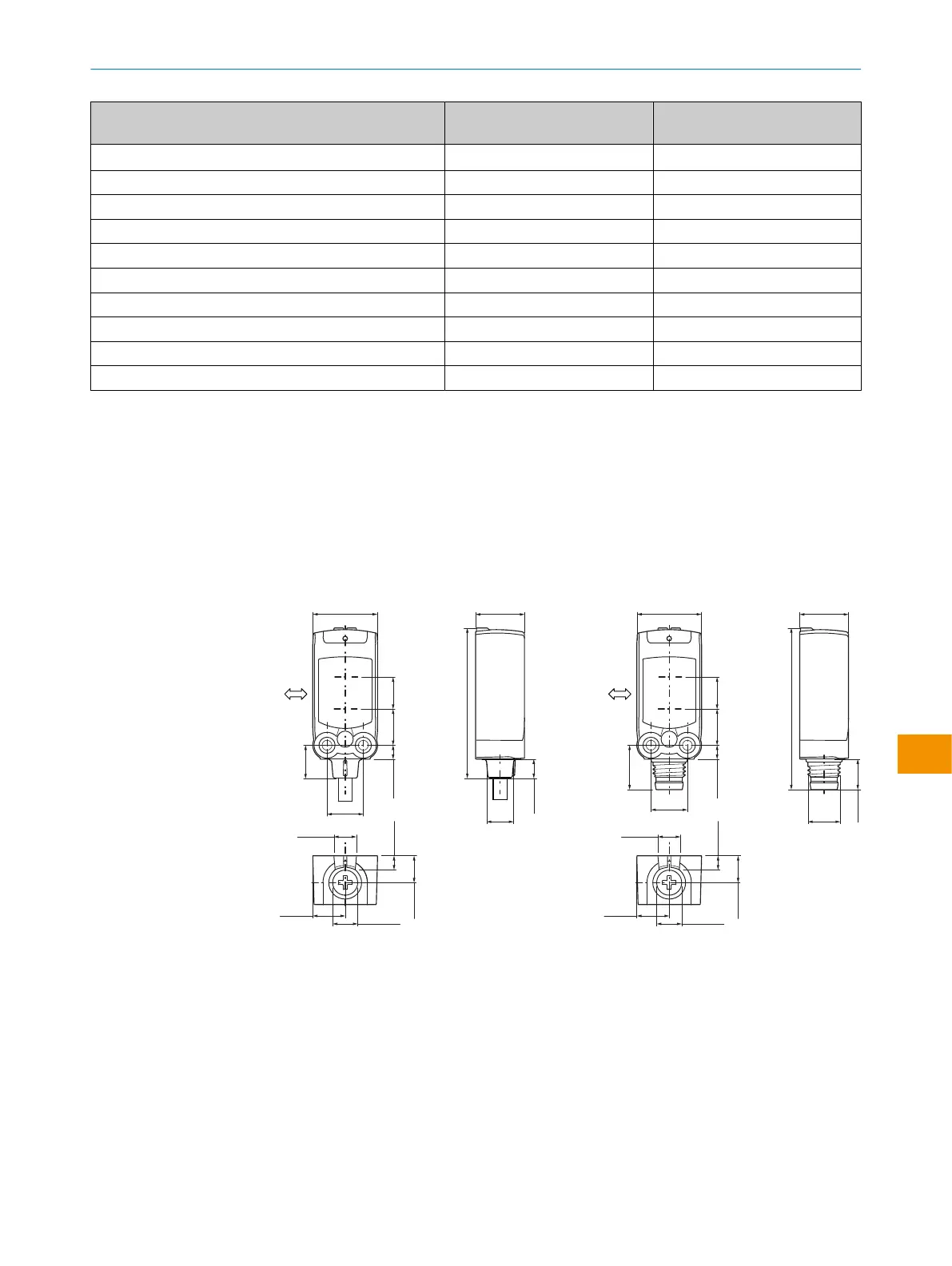

10.1 Rysunki wymiarowe
8
67
4
5
3
1
2
16 (0.63) 12.1 (0.48)
9 (0.35)
Ø 6.8
(0.27)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
8.1 (0.32)
3.5 (0.14)
37.2 (1.46)
4.7 (0.18)
3.4 (0.13)
6.7 (0.26)
9 (0.35) 8 (0.31)
Rysunek 118: Rysunek wymiarowy 1, prze‐
wód
1
Preferowany kierunek materiału
pomiarowego
2
Środek osi optycznej, nadajnik
3
Środek osi optycznej, odbiornik
4
Gwint mocujący M3
5
Przyłącze
6
Zielona LED: napięcie zasilające
aktywne
7
Żółty LED: status odbioru światła
3
1
2
8
67
4
5
16 (0.63) 12.1 (0.48)
9 (0.35)
M8
(0.31)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
11 (0.43)
3.5 (0.14) 9 (0.35) 8 (0.31)
40.1 (1.58)
7.6 (0.3)
3.4 (0.13)
6.7 (0.26)
Rysunek 119: Rysunek wymiarowy 2, wtyk
