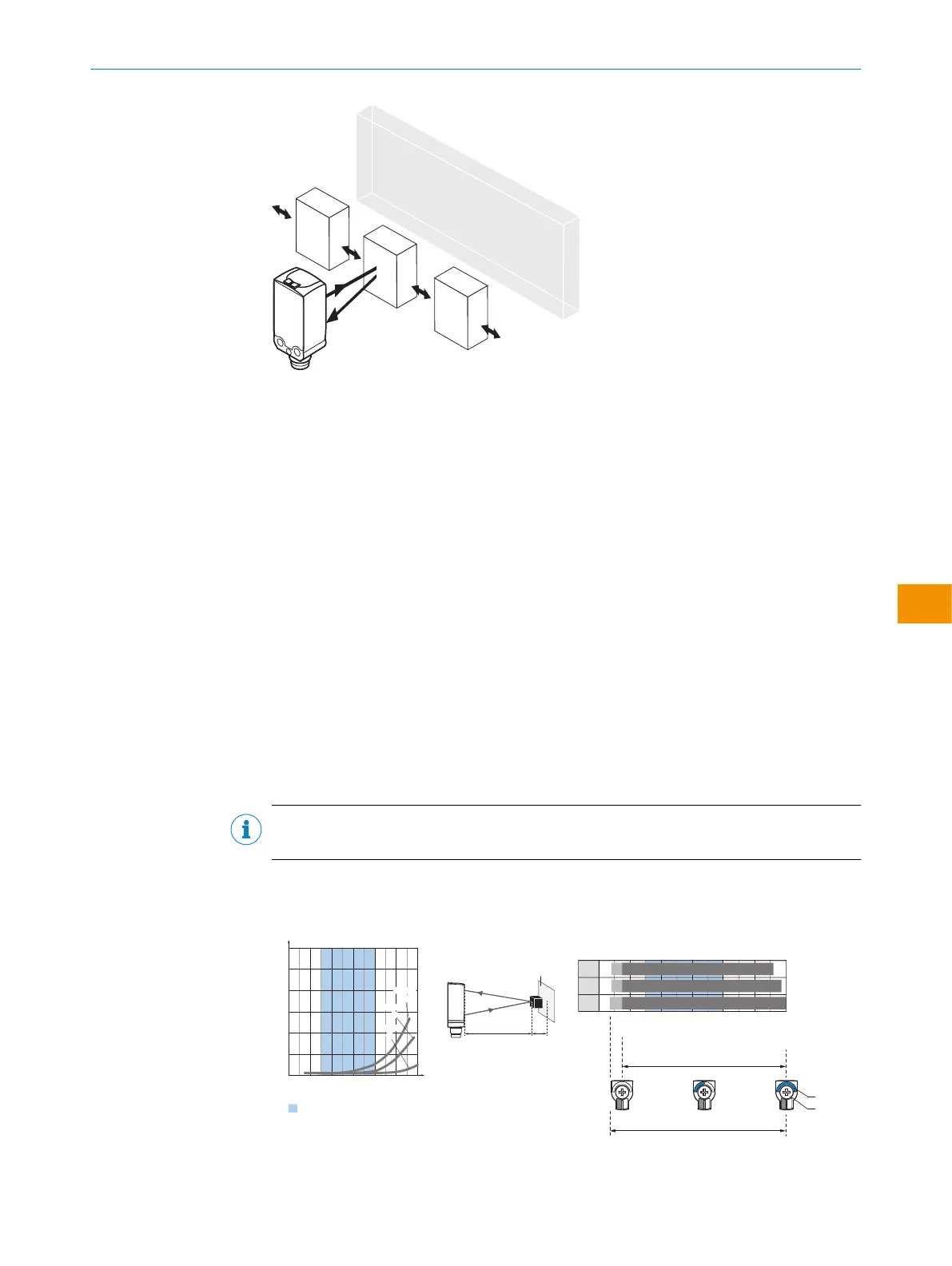

Illustration 48: Alignement
6.2 Vérifier les conditions d’utilisation :
Distance de commutation
WTB4FT/WTB4FA sont des détecteurs à réflexion directe avec élimination d’arrière-
plan. En fonction du coefficient de rémission de l’objet à détecter et de l’arrière-plan
qui se trouve éventuellement derrière, une distance minimale (y) doit être respectée
entre la distance de commutation (x) réglée et l’arrière-plan.
Vérifier les conditions d’utilisation :
Comparer la distance de commutation et la distance par rapport à l’objet ou à l’arrière-
plan et les caractéristiques de rémission de l’objet avec le diagramme correspondant (x
= distance de commutation, y = distance minimale entre la distance de commutation
réglée et l’arrière-plan (blanc, 90 %)) coefficient de rémission : 6 % = noir 1, 18 %
= gris2, 90 % = blanc 3 (par rapport au blanc standard selon DIN 5033). Nous recom‐
mandons de procéder au réglage avec un objet de faible coefficient de rémission.
La distance minimale (= y) pour l’élimination d’arrière-plan peut être déterminée à
partir de l’illustration illustration 49 :
exemple : x = 50 mm, y = 1 mm. En effet, l’arrière-plan (blanc, 90 %) est masqué à
partir d’une distance du capteur > 1 mm.
REMARQUE
Observer une distance minimale de 8 mm.
WTB4FT Double Line :
0
20
(0.79)
10
(0.39)
40
(1.57)
30
(1.18)
50
(1.97)
80
(3.15)
100
(3.94)
20
(0.79)
40
(1.57)
60
(2.36)
0
y
x
y
x
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission)
Set sensing range x = 80 mm
Needed minimum distance to white
background y = 5 mm
Distance in mm (inch)
Recommended sensing range for
the best performance
60
(2.36)
120
(4.72)
1
6%/90%
90%/90%
33
2
18%/90%
Illustration 49: Caractéristique
0
8
15
8
15
7 120
Distance in mm (inch)
112
117
1
2
3
15
80
(3.15)
100
(3.94)
20
(0.79)
40
(1.57)
60
(2.36)
120
(4.72)
D
C
A B
BluePilot
E
F
Illustration 50: graphique à barres
