SICK WTB4F SingleLine - Installazione Elettrica; Montaggio

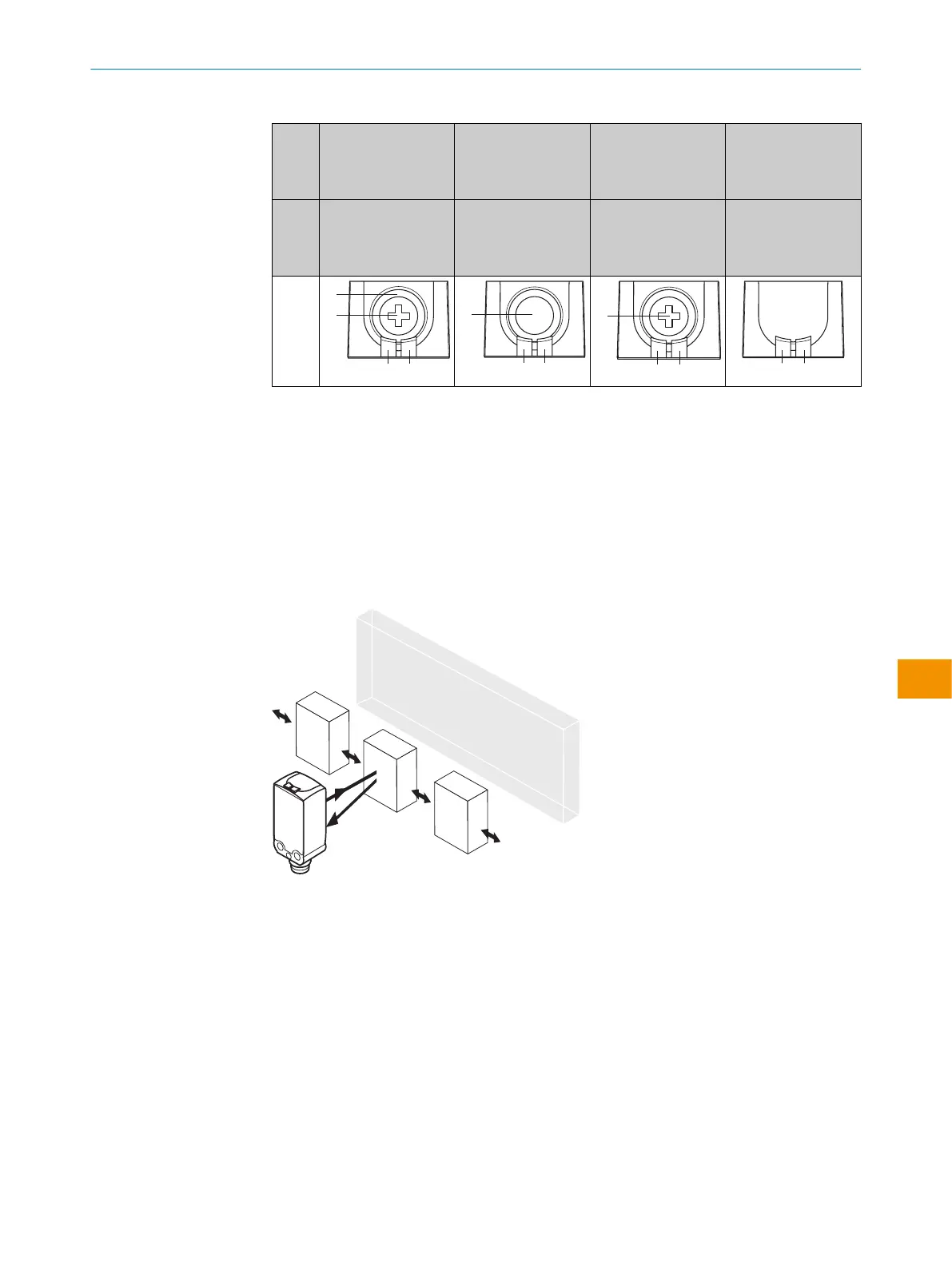

Tabella 36: Elementi di comando e di visualizzazione
WTB4
FT-/
WTB4
FA-
xxxxxx20Axx xxxxxx30Zxx xxxxxx10Zxx xxxxxxA0Zxx
Regolazione a pres‐
sione-rotazione
Pulsante teach-in Potenziometro Preimpostazione
fissa - nessuna
possibilità di regola‐
zione
1
3
2
4
34
2
2
34
34
1
BluePilot blu: visualizzazione distanza di lavoro
2
Elemento a pressione-rotazione / Potenziometro / Tasto Teach: impostazione della
distanza di lavoro
3
LED giallo: stato ricezione luce
4
LED verde: tensione di alimentazione attiva
4 Montaggio
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).
Figura 76: Allineamento del sensore rispetto alla direzione dell’oggetto
Rispettare la coppia di serraggio massima consentita del sensore di < 0.4 Nm.
Rispettare la direzione preferenziale dell’oggetto in relazione al sensore, cfr. v.
figura 76, pagina 83.
5 Installazione elettrica
Esercizio in modalità I/O standard:
Il collegamento dei sensori deve avvenire in assenza di tensione. In base al tipo di
collegamento si devono osservare le seguenti informazioni:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
DESCRIZIONE DEL PRODOTTO 3
8025300.1FCK/2022-02-14 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine
