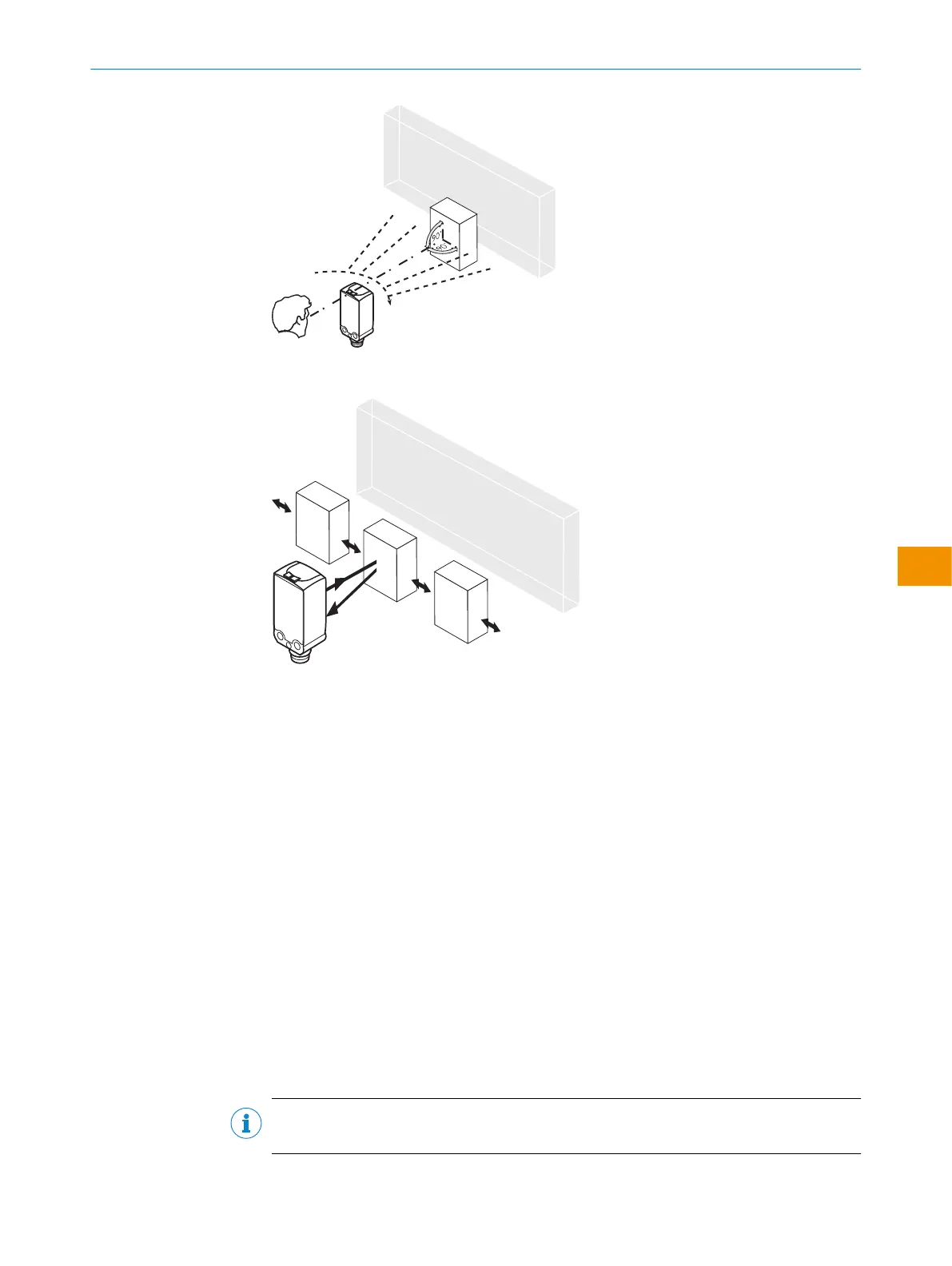

Figura 32: Alineación
Figura 33: Alineación
6.2
Comprobar las condiciones de aplicación:
Distancia de conmutación
Las WTB4FT/WTB4FA son fotocélulas de detección sobre objeto con supresión de
fondo. En función de la reflectancia del objeto que ha de detectarse y del fondo
que pudiera encontrarse detrás, debe mantenerse una distancia mínima (y) entre la
distancia de conmutación ajustada (x) y el fondo.
Comprobar las condiciones de aplicación:
Comparar la distancia de conmutación y la distancia respecto al objeto o al fondo,
así como la capacidad de reflectancia del objeto, con el diagrama correspondiente (x
= distancia de conmutación, y = distancia mínima entre la distancia de conmutación
ajustada y el fondo [blanco, 90%]), reflectancia: 6% = negro 1, 18% = gris 2, 90%
= blanco 3 (referido al blanco estándar según DIN 5033). Recomendamos realizar el
ajuste con un objeto con una reflectancia baja.
La distancia mínima (= y) para la supresión de fondo puede calcularse de la siguiente
manera a partir de la figura figura 34:
Ejemplo: x = 50 mm, y = 1 mm. Es decir, el fondo (blanco, 90%) se suprimirá a partir de
una distancia > 1 mm del sensor.
INDICACIÓN
Debe respetarse la distancia mínima de 8 mm.
PUESTA EN MARCHA 6
