SICK WTB4F SingleLine - Disegni Dimensionali

WTB4FT DoubleLine (WTB4FT-
xxxxxx1)
WTB4FA SingleLine (WTB4FA-
xxxxxx1)
Dimensioni punto luminoso / distanza 2 x (2 x 19 mm) (50 mm) (tipo)
2 x (5,0 x 32 mm) (100 mm)
(tipo)
1,4 mm x 19 mm (50 mm) (tipo)
Tensione di alimentazione U
B
DC 10 ... 30 V
2)
DC 10 ... 30 V
2)
Ripple residuo ≤ 5 Vss ≤ 5 Vss
Corrente di uscita I
max.
≤ 100 mA ≤ 100 mA
Consumo di corrente 25 mA 25 mA
Modalità di comunicazione COM2 COM2
IO-Link 1.1 1.1
Frequenza di commutazione 500 Hz
3)
1000 Hz
3)
Tempo di reazione max. 1000 µs
4)
500 µs
4)
Tipo di protezione IP66, IP67 IP66, IP67
Classe di protezione III III
Commutazioni di protezione A, B, D
5)
A, B, D
5)
Temperatura ambiente di funzionamento –40 °C ... +60 °C -40 °C ... +60 °C
1)
Oggetto con riflettenza 90% (riferito al bianco standard DIN 5033)
2)
Valori limite collegamenti
U
B
protetta dall’inversione di polarità
ripple residuo max. 5 V
ss
3)
Con rapporto chiaro / scuro 1:1
4)
Durata segnale con carico ohmico
5)
A = U
V
-Allacciamenti protetti dall'inversione di polarità
B = entrate e uscite protette da polarità inversa
D = uscite protette da sovracorrente e da cortocircuito.

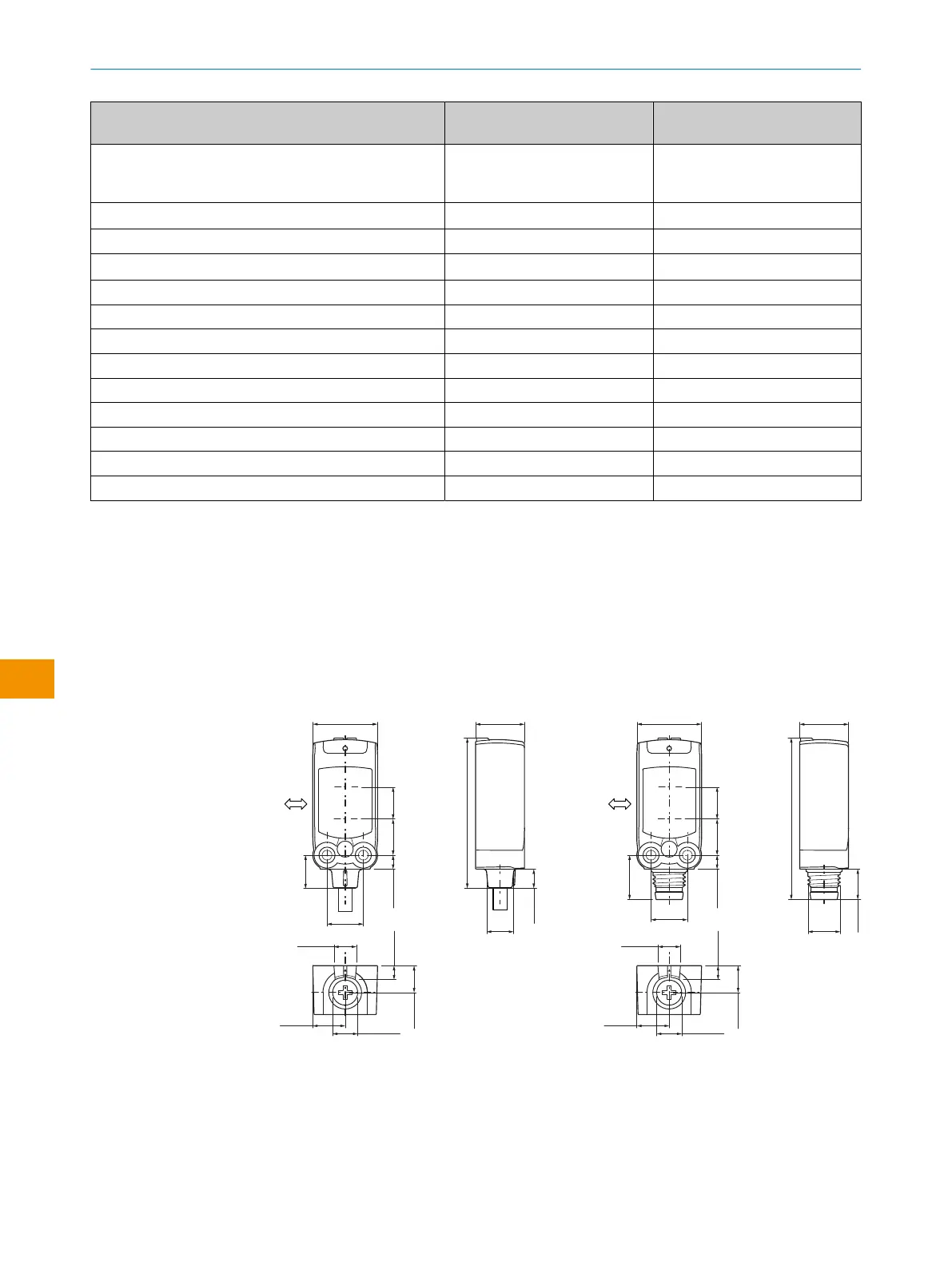

10.1 Disegni dimensionali
8
67
4
5
3
1
2
16 (0.63) 12.1 (0.48)
9 (0.35)
Ø 6.8
(0.27)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
8.1 (0.32)
3.5 (0.14)
37.2 (1.46)
4.7 (0.18)
3.4 (0.13)
6.7 (0.26)
9 (0.35) 8 (0.31)
Figura 88: Disegno quotato 1, cavo
1
Direzione preferenziale dell’oggetto
2
Centro asse ottico trasmettitore
3
Centro asse ottico ricevitore
4
Filettatura di serraggio M3
5
Collegamento
3
1
2
8
67
4
5
16 (0.63) 12.1 (0.48)
9 (0.35)
M8
(0.31)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
11 (0.43)
3.5 (0.14) 9 (0.35) 8 (0.31)
40.1 (1.58)
7.6 (0.3)
3.4 (0.13)
6.7 (0.26)
Figura 89: Disegno quotato 2, connettore
maschio
10 DATI TECNICI
92
