SICK WTB4F SingleLine - 寸法図

WTB4FT DoubleLine
(WTB4FT-xxxxxx1)
WTB4FA SingleLine
(WTB4FA-xxxxxx1)
残留リップル ≤ 5 Vss ≤ 5 Vss
出力電流 I
max.
≤ 100 mA ≤ 100 mA
消費電流 25 mA 25 mA
通信モード COM2 COM2
IO-Link 1.1 1.1
スイッチング周波数 500 Hz
3)
1000 Hz
3)
最大応答時間 1000 µs
4)
500 µs
4)
保護等級 IP66, IP67 IP66, IP67
保護クラス III III
回路保護 A, B, D
5)
A, B, D
5)
動作時の周囲温度 –40 °C ... +60 °C -40 °C ... +60 °C
1)
反射率 90%の検出対象物 (DIN 5033 に準拠した標準白色に基づく)
2)
逆極性保された
残留リップルの U
B
接続の
限界値 最大 5 V
ss
3)
ライト/ダークの比率 1:1
4)
負荷のある信号経過時間
5)
A = U
B
電源電圧逆接保護
B = 出入力 逆接保護
D = 出力の過電流保護および短絡保護

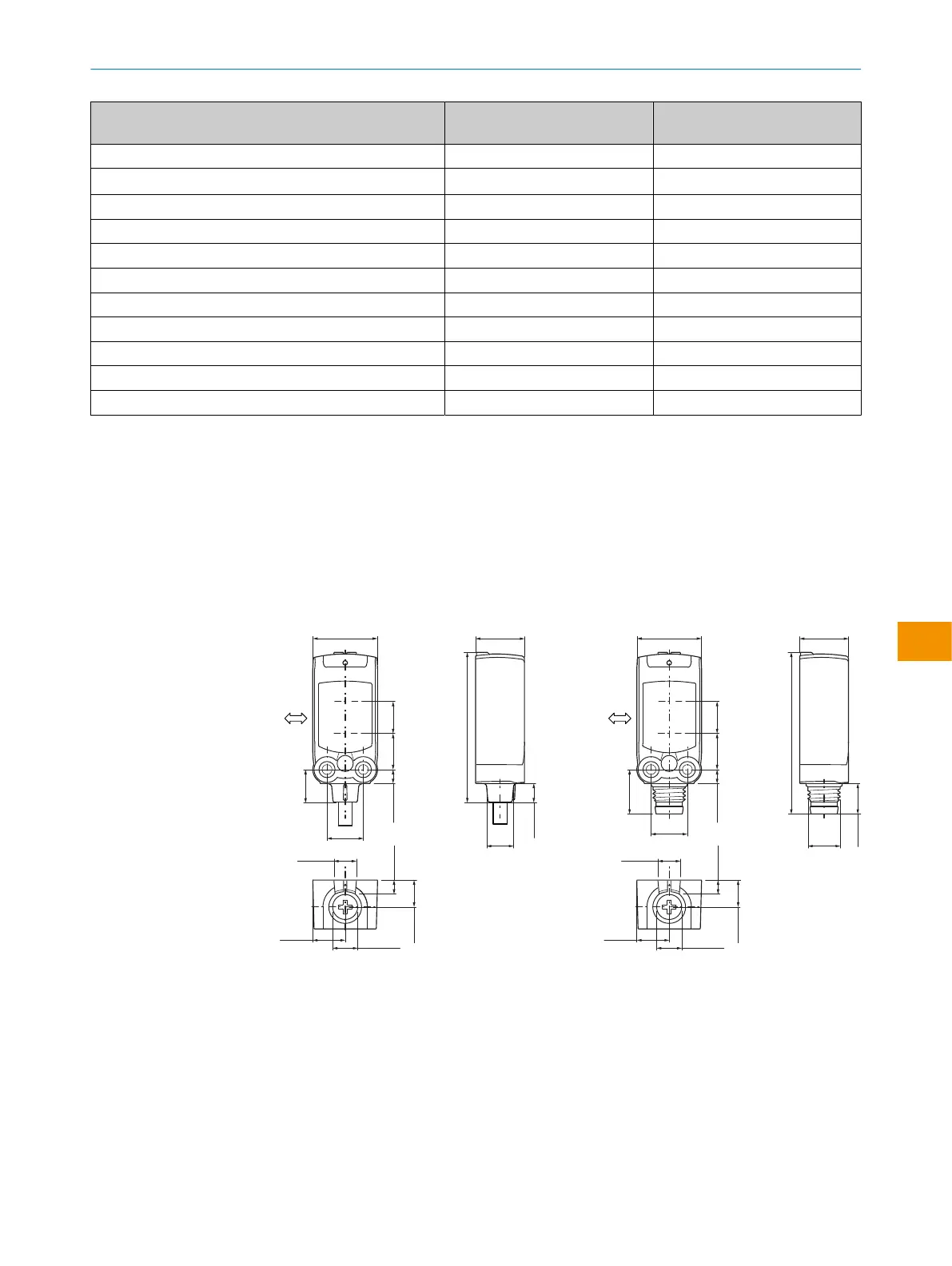

10.1 寸法図
8
67
4
5
3
1
2
16 (0.63) 12.1 (0.48)
9 (0.35)
Ø 6.8
(0.27)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
8.1 (0.32)
3.5 (0.14)
37.2 (1.46)
4.7 (0.18)
3.4 (0.13)
6.7 (0.26)
9 (0.35) 8 (0.31)
図 73: 寸法図 1、ケーブル
1
検出対象物の優先方向
2
投光器光軸の中心
3
受光器光軸の中心
4
M3 固定ネジ穴
5
接続
6
緑色の LED: 供給電圧 有効
7
黄色の LED: 受光状態
8
プッシュターン操作部 / ポテンシ
ョメータ / ティーチボタン: 検出
距離の設定
3
1
2
8
67
4
5
16 (0.63) 12.1 (0.48)
9 (0.35)
M8
(0.31)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
11 (0.43)
3.5 (0.14) 9 (0.35) 8 (0.31)
40.1 (1.58)
7.6 (0.3)
3.4 (0.13)
6.7 (0.26)
図 74: 寸法図 2、オスコネクタ
技術仕様 10
8025300.1FCK/2022-02-14 | SICK 取 扱 説 明 書 | WTB4F SingleLine / DoubleLine
