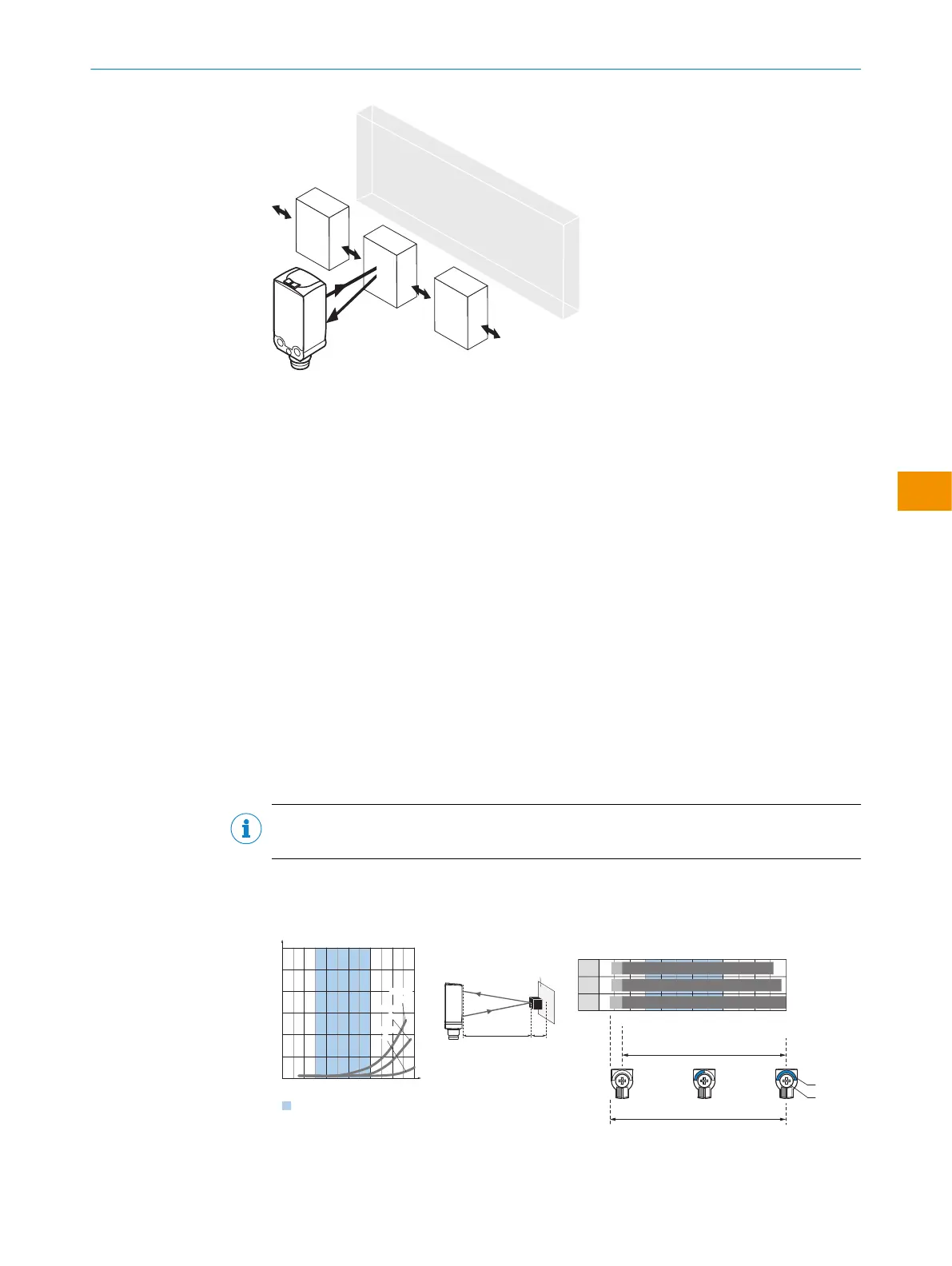

Abbildung 3: Ausrichtung
6.2 Die Einsatzbedingungen prüfen:
Schaltabstand
WTB4FT/WTB4FA sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig
von der Remission des zu detektierenden Objektes und des evtl. sich dahinter befindli‐
chen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x)
und Hintergrund einzuhalten.
Die Einsatzbedingungen prüfen:
Schaltabstand und Distanz zum Objekt bzw. Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Remission: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf Standard‐
weiß nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von niedriger
Remission vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus der Abbildung
Abbildung 4 wie folgt ermittelt werden:
Beispiel: x = 50 mm, y = 1 mm. D. h. der Hintergrund (weiß, 90%) wird ab einer Distanz
von > 1 mm vom Sensor ausgeblendet.
HINWEIS
Den Mindestabstand von 8 mm beachten.
WTB4FT Double Line:
0
20
10
40
30
50
80 10020 40 60
0
y
x
y
x
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remission)
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
Schwarzes Objekt (6 % Remission)
Eingestellter Schaltabstand x = 80 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 5 mm
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
60
120
1
6%/90%
90%/90%
33
2
18%/90%
Abbildung 4: Kennlinie
0
8
15
8
15
7 120
Abstand in mm
112
117
1
2
3
15
80 10020 40 60 120
D
C
A B
BluePilot
E
F
Abbildung 5: Balkendiagramm
INBETRIEBNAHME 6
8025300.1FCK/2022-02-14 | SICK B E T R I E B S A N L E I T U N G | WTB4F SingleLine / DoubleLine
9
