SICK WTB4F SingleLine - Allineamento; Messa in Funzione

Tabella 40: DC
WTx4Fx- xx311xx0Zxx xx312xx0Zxx
1 = BN + (L+)
3 = BU - (M)
4 = BK Q
Q

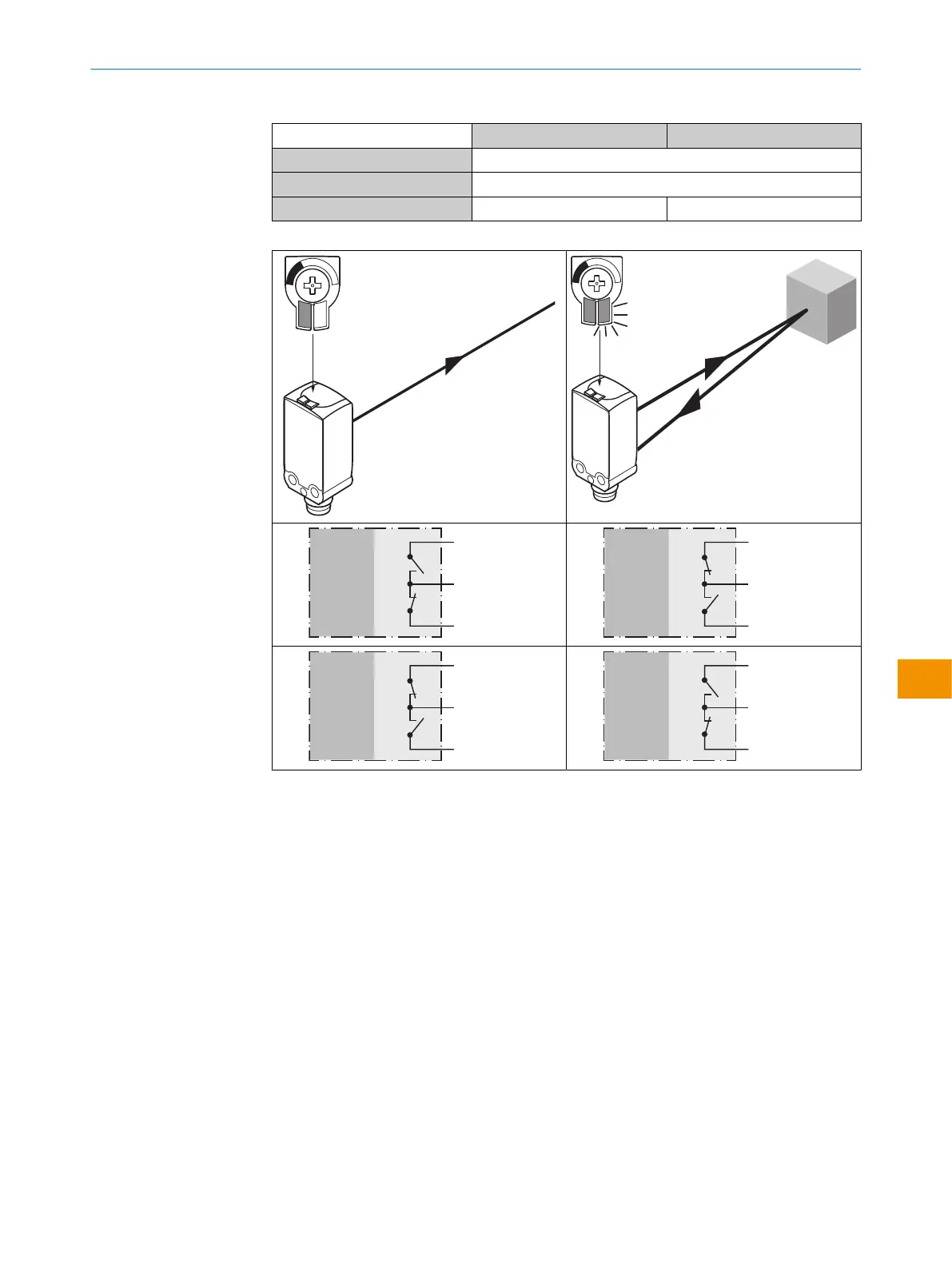

Tabella 41: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
6 Messa in funzione
6.1 Allineamento
Orientare il sensore sull’oggetto. Scegliere la posizione in modo tale che il raggio di luce
rosso emesso colpisca il centro dell’oggetto. Fare attenzione che l’apertura ottica del
sensore (frontalino) sia completamente libera [vedi figura 77].
MESSA IN FUNZIONE 6
