SICK WTB4F SingleLine - Załącznik; ZgodnośCI I Certyfikaty

8
Element przyciskowo-obrotowy /
potencjometr / przycisk Teach: usta‐
wianie zasięgu
4
3
1
2
16 12,1
8,1
3,5
37,2
4,7
9 8
6
9
Ø 6,8
L
M12
42
5

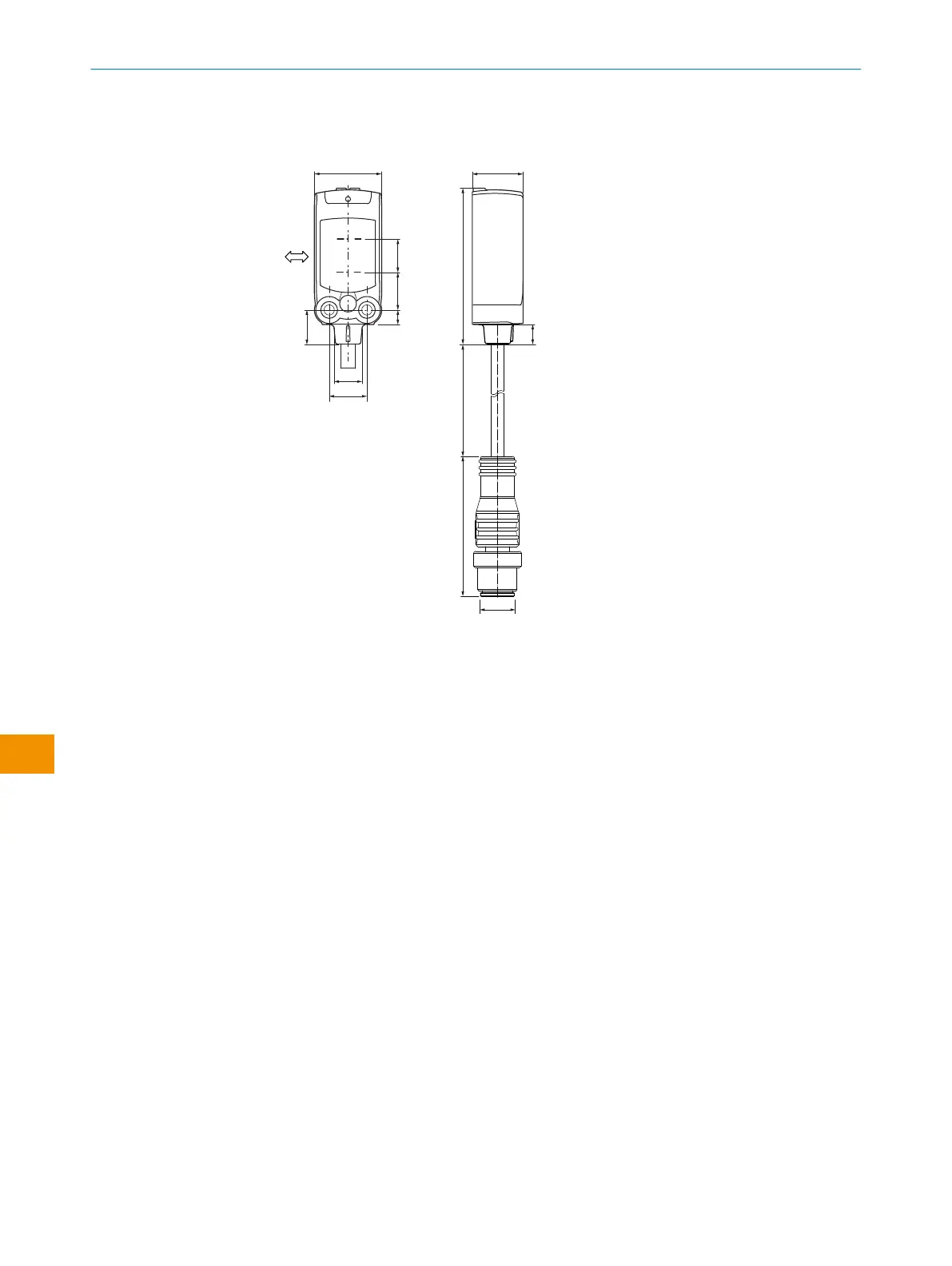

Rysunek 120: Rysunek wymiarowy 1, prze‐
wód z wtykiem M12
1
Preferowany kierunek materiału
pomiarowego
2
Środek osi optycznej, nadajnik
3
Środek osi optycznej, odbiornik
4
Gwint mocujący M3
5
Przewód z wtykiem M12
6
Elementy obsługowe i wskaźnikowe
L Długość przewodu, patrz Dane tech‐
niczne
11 Załącznik
11.1 Zgodności i certyfikaty
Na stronie www.sick.com znajdziesz deklaracje zgodności, certyfikaty i aktualną
instrukcję eksploatacji produktu. W polu wyszukiwania należy podać numer katalogowy
produktu (numer katalogowy: patrz dane na tabliczce znamionowej w polu „P/N” lub
„Ident. no.”).
