10.1 Масштабные чертежи
8
67
4
5
3
1
2
16 (0.63) 12.1 (0.48)
9 (0.35)
Ø 6.8
(0.27)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
8.1 (0.32)
3.5 (0.14)
37.2 (1.46)
4.7 (0.18)
3.4 (0.13)
6.7 (0.26)
9 (0.35) 8 (0.31)

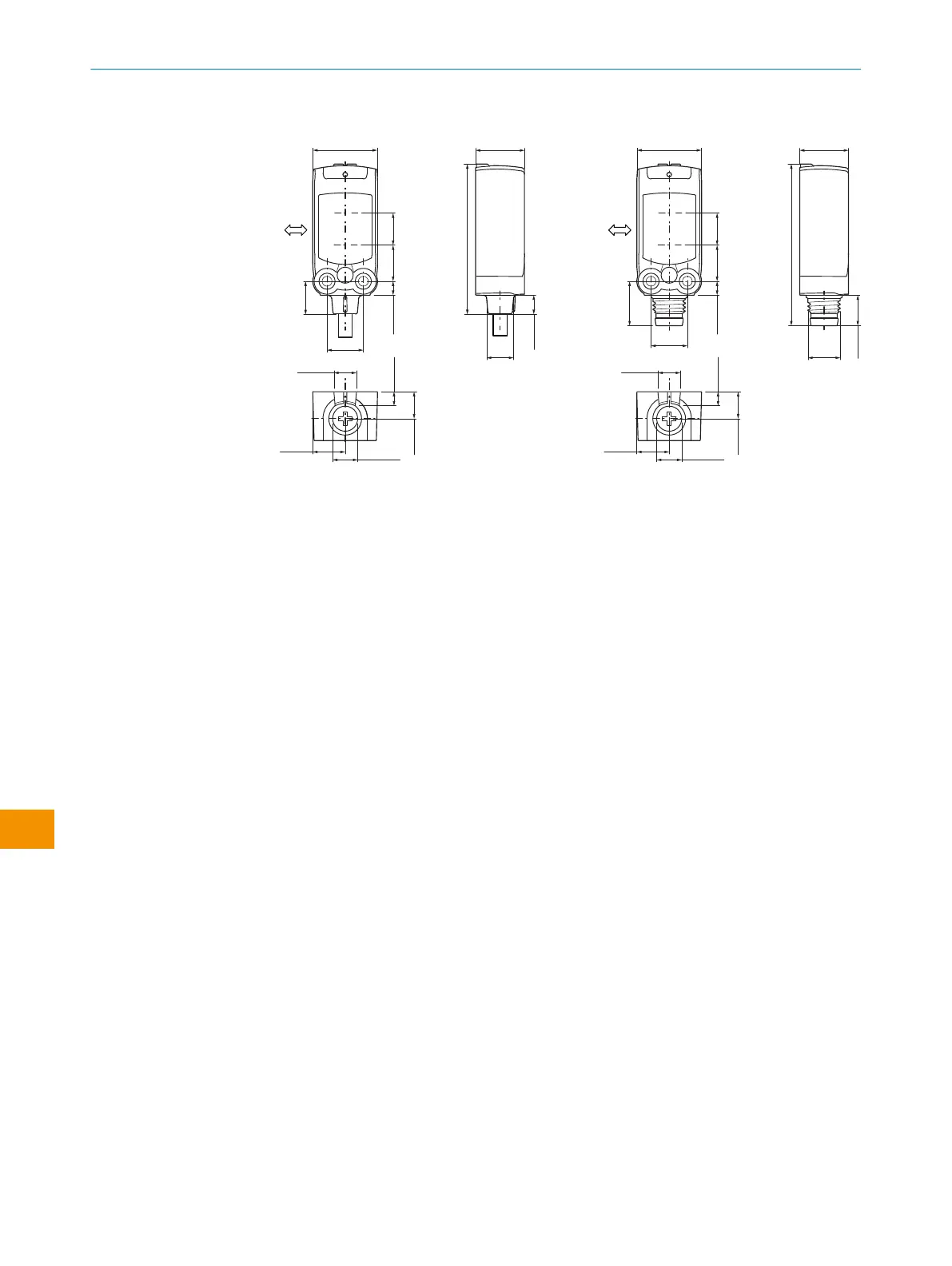

Рисунок 148: Масштабный чертёж 1,
кабель
1
Предпочтительное направление
распознаваемого объекта
2
Середина оптической оси передат‐
чика
3
Середина оптической оси прием‐
ника
4
Резьбовое крепежное отверстие
М3
5
Соединение
6
Зелёный светодиод: напряжение
питания включено
7
СД желтый: состояние приема
света
8
Поворотно-нажимной элемент /
Потенциометр / Кнопка обучения:
настройка расстояния срабатыва‐
ния
3
1
2
8
67
4
5
16 (0.63) 12.1 (0.48)
9 (0.35)
M8
(0.31)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
11 (0.43)
3.5 (0.14) 9 (0.35) 8 (0.31)
40.1 (1.58)
7.6 (0.3)
3.4 (0.13)
6.7 (0.26)
Рисунок 149: Масштабный чертёж 2, ште‐
кер
