SICK WTB4F SingleLine - Instalação Elétrica; Montagem

Tabela 57: Elementos de comando e indicação
WTB4
FT-/
WTB4
FA-
xxxxxx20Axx xxxxxx30Zxx xxxxxx10Zxx xxxxxxA0Zxx
elemento de pres‐
são e giro
Tecla Teach-In Potenciômetro Configuração pré-
-definida –
Nenhuma opção de
configuração
1
3
2
4
34
2
2
34
34
1
BluePilot azul: indicação da distância de comutação
2
Elemento de pressão e giro/potenciômetro/tecla teach: ajuste da distância de comutação
3
LED amarelo: status recepção luminosa
4
LED verde: tensão de alimentação ativa
4 Montagem
Montar o sensor em uma cantoneira de fixação adequada (ver a linha de acessórios
SICK).

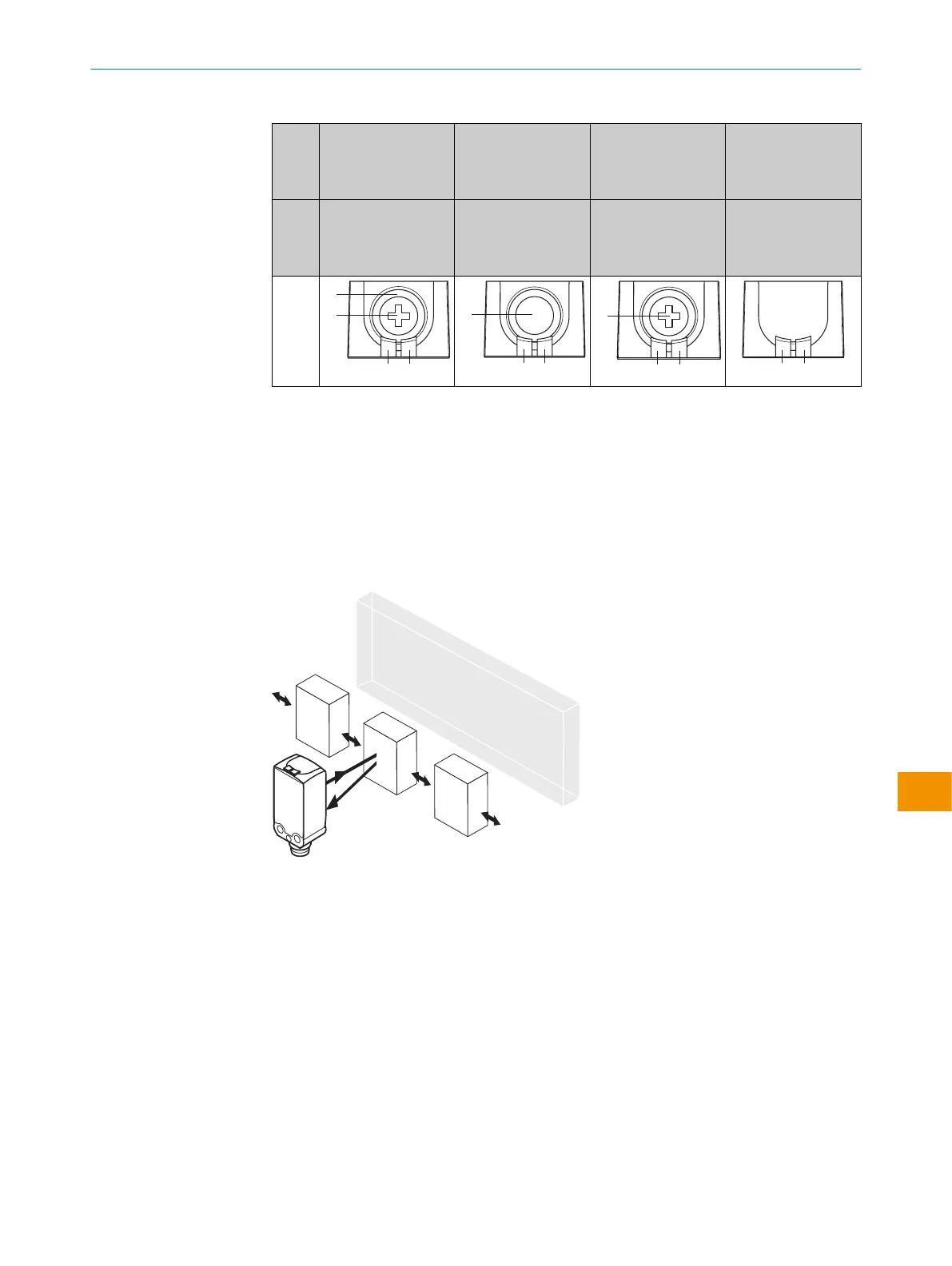

Figura 121: Alinhamento do sensor relativamente à direção do objeto
Observar o torque de aperto máximo permitido de < 0.4 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor, cp. ver figura 121,
página 127.
5 Instalação elétrica
Operação no modo I/O padrão:
A conexão dos sensores deve ser realizada em estado desenergizado. Conforme o tipo
de conexão, devem ser observadas as seguintes informações:
– Conector: Pin-out
– Cabo: cor dos fios
Instalar ou ligar a alimentação de tensão somente após a conexão de todas as cone‐
xões elétricas.
