6
LED verde: tensione di alimenta‐
zione attiva
7
LED giallo: stato ricezione luce
8
Elemento a pressione-rotazione /
Potenziometro / Tasto Teach: impo‐
stazione della distanza di lavoro
4
3
1
2
16 12,1
8,1
3,5
37,2
4,7
9 8
6
9
Ø 6,8
L
M12
42
5

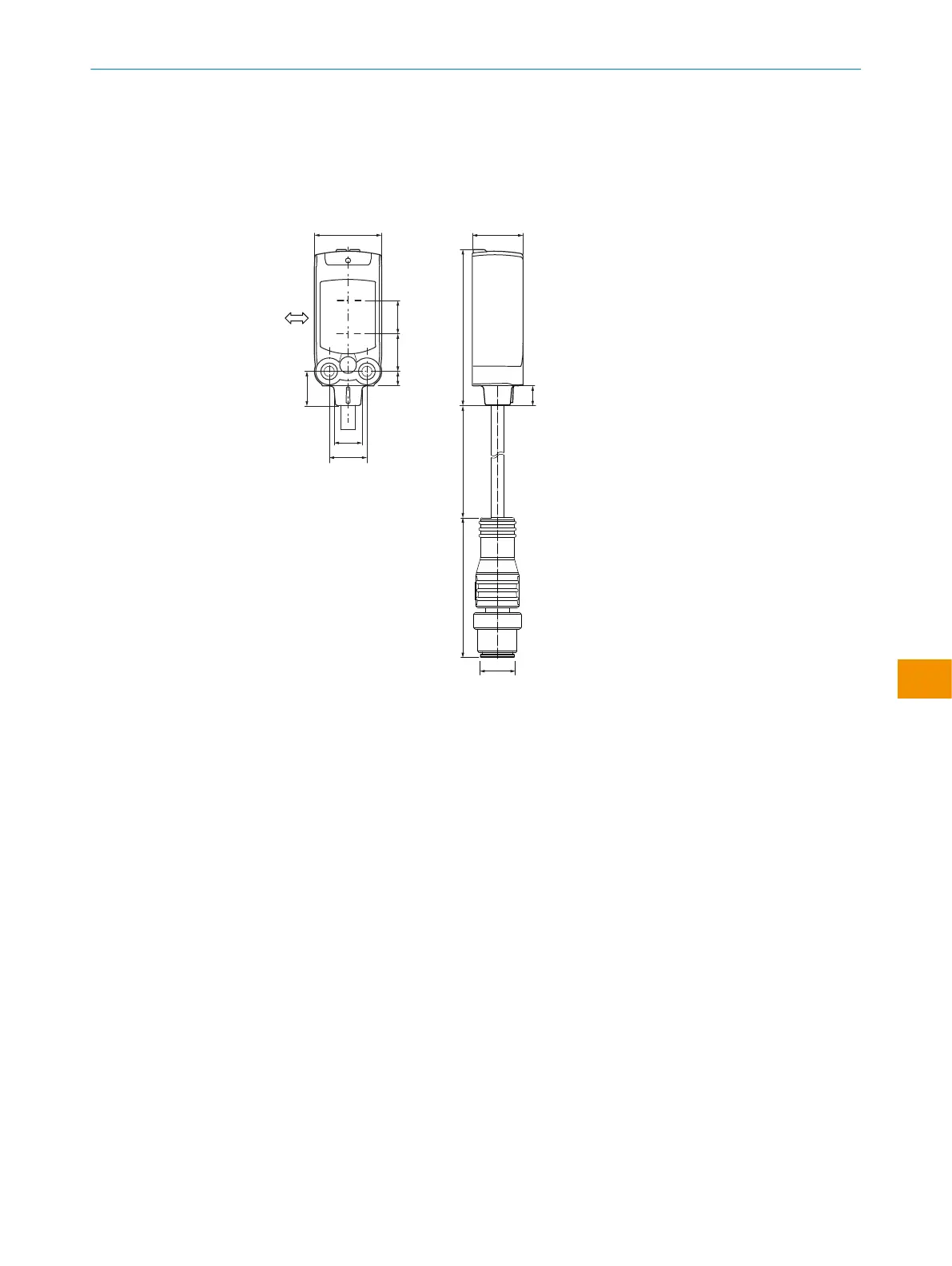

Figura 90: Disegno dimensionale 1, cavo
con connettore maschio M12
1
Direzione preferenziale dell’oggetto
2
Centro asse ottico trasmettitore
3
Centro asse ottico ricevitore
4
Filettatura di serraggio M3
5
Cavo con connettore maschio M12
6
Elementi di comando e di visualizza‐
zione
L Lunghezza del cavo, vedere scheda
tecnica
11 Appendice
11.1 Conformità e certificati
Su www.sick.com si trovano le dichiarazioni di conformità, i certificati e le istruzioni
per l'uso attuali del prodotto. A tale scopo immettere il codice articolo del prodotto nel
campo di ricerca (per il cod. articolo: vedere la dicitura della targhetta di tipo nel campo
“P/N” oppure “Ident. no.”).
APPENDICE 11
8025300.1FCK/2022-02-14 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4F SingleLine / DoubleLine
93
Contenuti soggetti a modifiche senza preavviso
