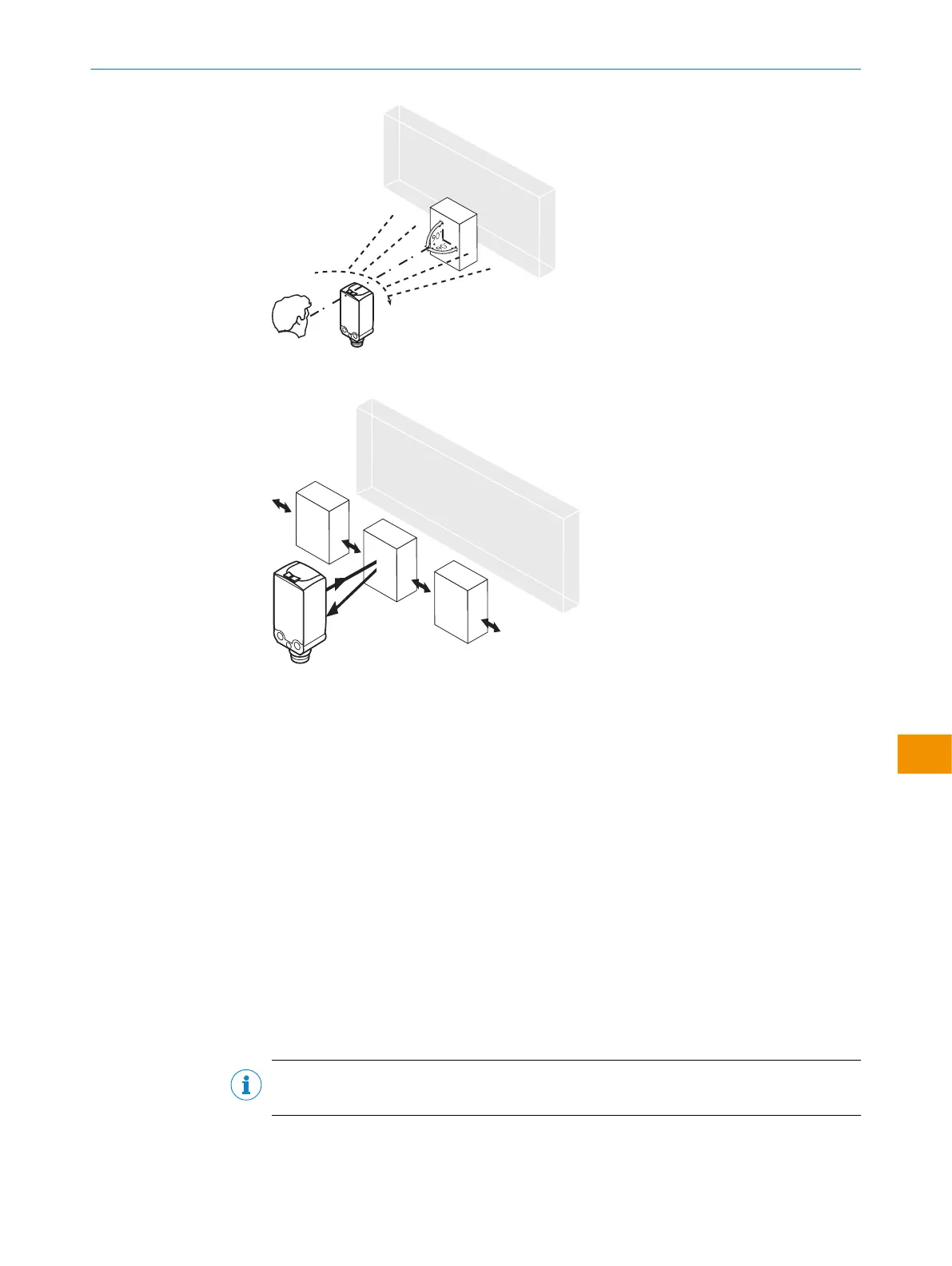

Rysunek 107: Ustawianie
Rysunek 108: Ustawianie
6.2
Kontrola warunków eksploatacji:
Zasięg
WTB4FT/WTB4FA to fotoprzekaźniki refleksyjne z funkcją tłumienia tła. W zależności od
reemisji wykrywanego obiektu oraz znajdującego się ew. za nim tła, musi być zachowany
odstęp minimalny (y) pomiędzy ustawionym zasięgiem (x) a tłem.
Kontrola warunków eksploatacji:
Porównać zasięg i odległość od obiektu lub tła oraz zdolność remisji obiektu z odpo‐
wiednim wykresem (x = zasięg, y = odstęp minimalny pomiędzy ustawionym zasięgiem
i maskowaniem tła (białe, 90%)), remisja: 6% = czarne 1, 18% = szare 2, 90% = białe
3 (w odniesieniu do standardowej bieli wg DIN 5033). Zalecane jest przeprowadzenie
ustawienia przy użyciu obiektu o niskiej remisji.
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie rysunku
rysunek 109 w następujący sposób:
przykład: x = 50 mm, y = 1 mm. Oznacza to, że tło (białe, 90%) jest maskowane od
odległości > 1 mm od czujnika.
WSKAZÓWKA
Przestrzegać odstępu minimalnego 8 mm.
WTB4FT Double Line:
URUCHOMIENIE 6
8025300.1FCK/2022-02-14 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTB4F SingleLine / DoubleLine
115
Z zastrzeżeniem zmiany bez powiadomienia
