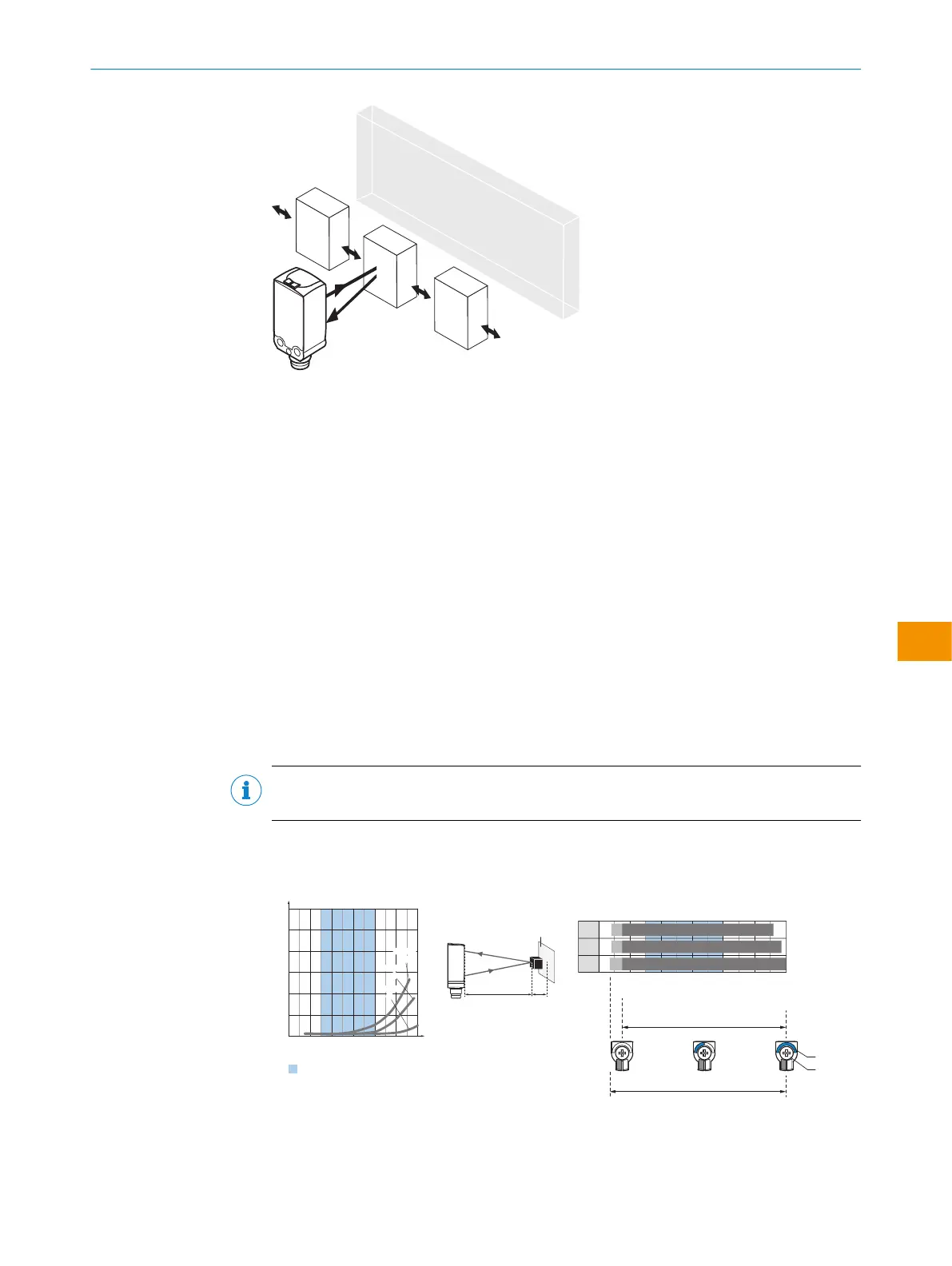

図 63: 方向調整
6.2 使用条件の確認:
検出距離
WTB4FT/WTB4FA は背景抑制機能付きリフレクタ形光電スイッチです。検出対象
物の反射率と、その後ろに背景がある場合にはその反射率に応じて、設定した検出
距離 (x) と背景間の最小距離 (y) を維持する必要があります。
使用条件の確認:
検出距離と対象物または背景までの間隔、ならびに対象物の反射比を対応する図と
照らし合わせます (x = 検出距離、y = 設定した検出距離と背景 (白、90%) 間の最
小距離) 反射比: 6% = 黒 1、18% = グレー 2、90% = 白 3 (DIN 5033 に準拠し
た標準白を基準とした数値)。当社では、反射率が低い対象物を使用して設定を行う
ことを推奨しています。
背景抑制用の最小間隔 (= y) は、図図 64 に基づいて以下の通り求めることができ
ます:
例: x = 50 mm、y = 1 mm。つまりセンサからの間隔が 1 mm より大きい場合に背
景 (白、90%) が抑制されます。
メモ
最小距離 8 mm を遵守してください。
WTB4FT Double Line:
0
20
(0.79)
10
(0.39)
40
(1.57)
30
(1.18)
50
(1.97)
80
(3.15)
100
(3.94)
20
(0.79)
40
(1.57)
60
(2.36)
0
y
x
y
x
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission)
Set sensing range x = 80 mm
Needed minimum distance to white
background y = 5 mm
Distance in mm (inch)
Recommended sensing range for
the best performance
60
(2.36)
120
(4.72)
1
6%/90%
90%/90%
33
2
18%/90%
図 64: 特性曲線
0
8
15
8
15
7 120
Distance in mm (inch)
112
117
1
2
3
15
80
(3.15)
100
(3.94)
20
(0.79)
40
(1.57)
60
(2.36)
120
(4.72)
D
C
A B
BluePilot
E
F
図 65: 棒グラフ
