1
파란색 BluePilot: 스위칭 거리 표시부
2
teach-turn 조정 요소 / 전위차계 / 티치 버튼: 스위칭 거리 설정
3
노란색 LED: 광 수신 상태
4
초록색 LED: 공급 전압 활성 상태
4 마운팅
적합한 고정 브래킷에 센서를 마운팅하십시오(SICK 액세서리 프로그램 참조).

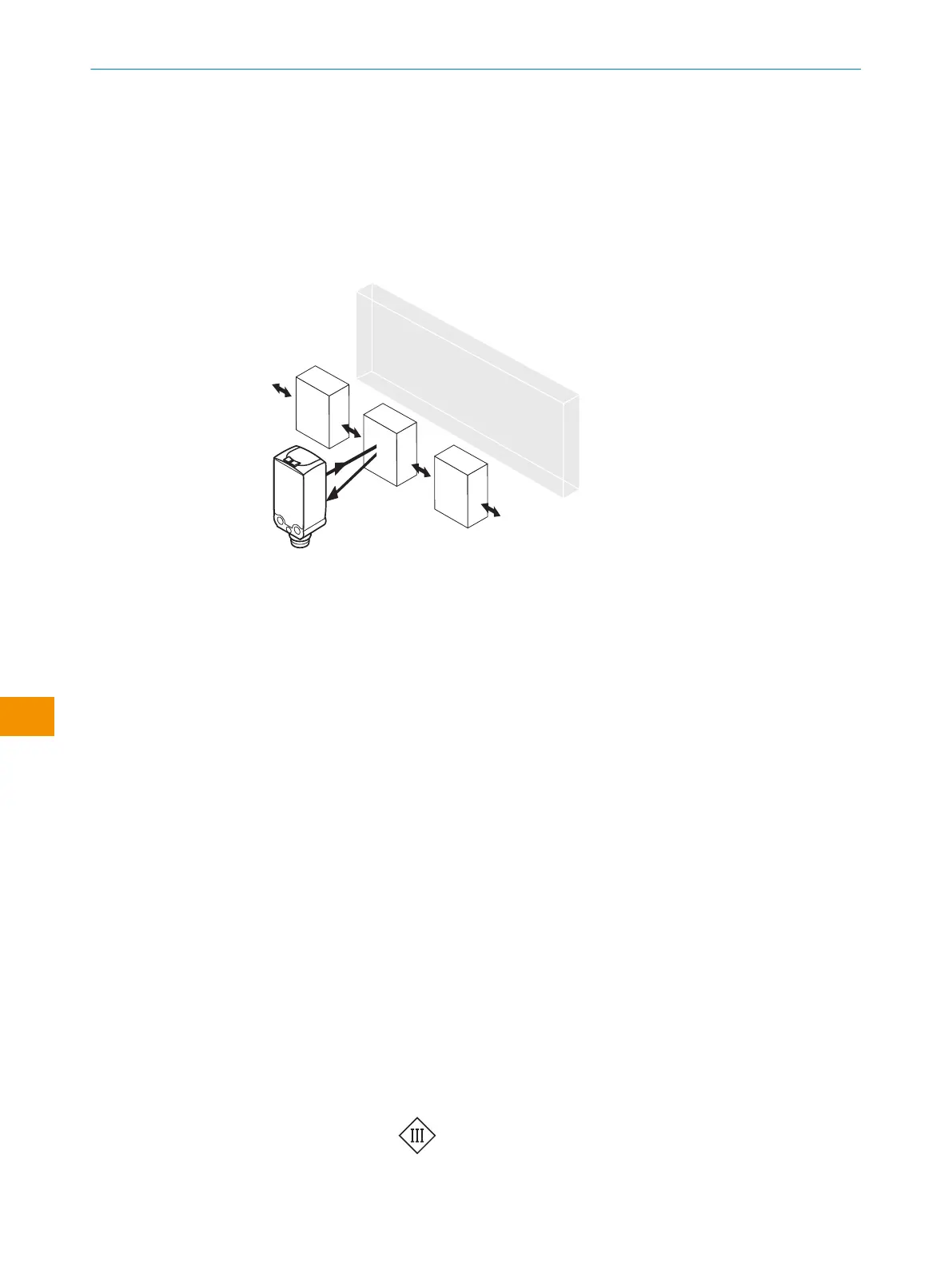

그림
91:
물체
방향에
대한
센서
정렬
센서의 최대 허용 조임 토크 < 0.4Nm에 유의하십시오.
센서에 대한 물체의 선호 방향에 유의하십시오. 참조 그림 91, 페이지 98 참조.
5 전기 설치
기본 I/O 모드로 작동:
센서를 무전압 상태로 연결해야 합니다. 연결 유형에 따라 다음 정보에 유의해야 합
니다.
– 수 커넥터 연결부: 핀 할당
– 케이블: 와이어 색상
모든 전기 연결부를 연결한 후에 비로소 전압 공급을 가하거나 켜십시오.
IO-Link 모드로 작동: 장치를 적합한 IO-Link 마스터에 연결하고 IODD/기능 블록을 통
해 마스터 또는 제어 장치에 통합하십시오. 센서의 초록색 표시 LED가 깜빡입니다.
IODD 및 기능 블록은 www.sick.com에서 주문 번호를 이용하여 다운로드할 수 있습니
다.
결선도에 대한 설명.
BN = 갈색
WH = 흰색
BU = 파란색
BK = 검은색
MF(핀 2 구성) = 외부 입력, 티치인, 스위칭 신호
Q
L1
/C = 스위칭 출력, IO-Link 통신
Test = 테스트 입력
U
B
: 10V ... 30V DC
4
마운팅
98
작 동 지 침 서 | WTB4F SingleLine / DoubleLine 8025300.1FCK/2022-02-14 | SICK
예고 없이 변경 가능
