Skyjack SJ1044 TH - Enclosed Cab Harness & Wiring Diagram

A B C D E F G H
V
Z
Y
X
W
65
SJ1044 TH, SJ1044 THS, SJ1056 TH, SJ1056 THS, SJ1256 THS
230790ABA
CONNECTOR
DEUTSCH DT
4-WAY SOCKET
FRONT WIPER
WASHER MOTOR FOR
FRONT & TOP WIPER
FAN
TOP WIPER
LIGHT
GROUND
ON CHASSIS
TO CONSOLE
HARNESS
DEUTSCH
4
1
5
8
208 DK PE
208A DK PE
259 LT YW/PE
260 TN/WH
05L PE
05N PE
259A LT YW/PE
05L PE
J44
05L-16 PE
05N-16 PE
260-16 TN/WH
259-16 LT YW/PE
259A-16 LT YW/PE
1 2 543 76 8
14 23
14 23
00-16 WH
260-16 TN/WH
WASHER MOTOR FOR
FRONT & TOP WIPER
259-16 LT YW/PE 259A-16 LT YW/PE
05L-16 PE
05L-16 PE
00-16 WH
00-16 WH
SPL 05N
05N-16 PE
00-16 WH
00-16 WH
05N-16 PE
2
1
SPL 00
CHASSIS
GND ON
00-10 WH
FAN
LIGHT
TOP WIPER
FRONT WIPER
TO CONSOLE
HARNESS
208-16 DK PE
208A-16 DK PE
208A-16 DK PE
208-16 DK PE
05L-16 PE

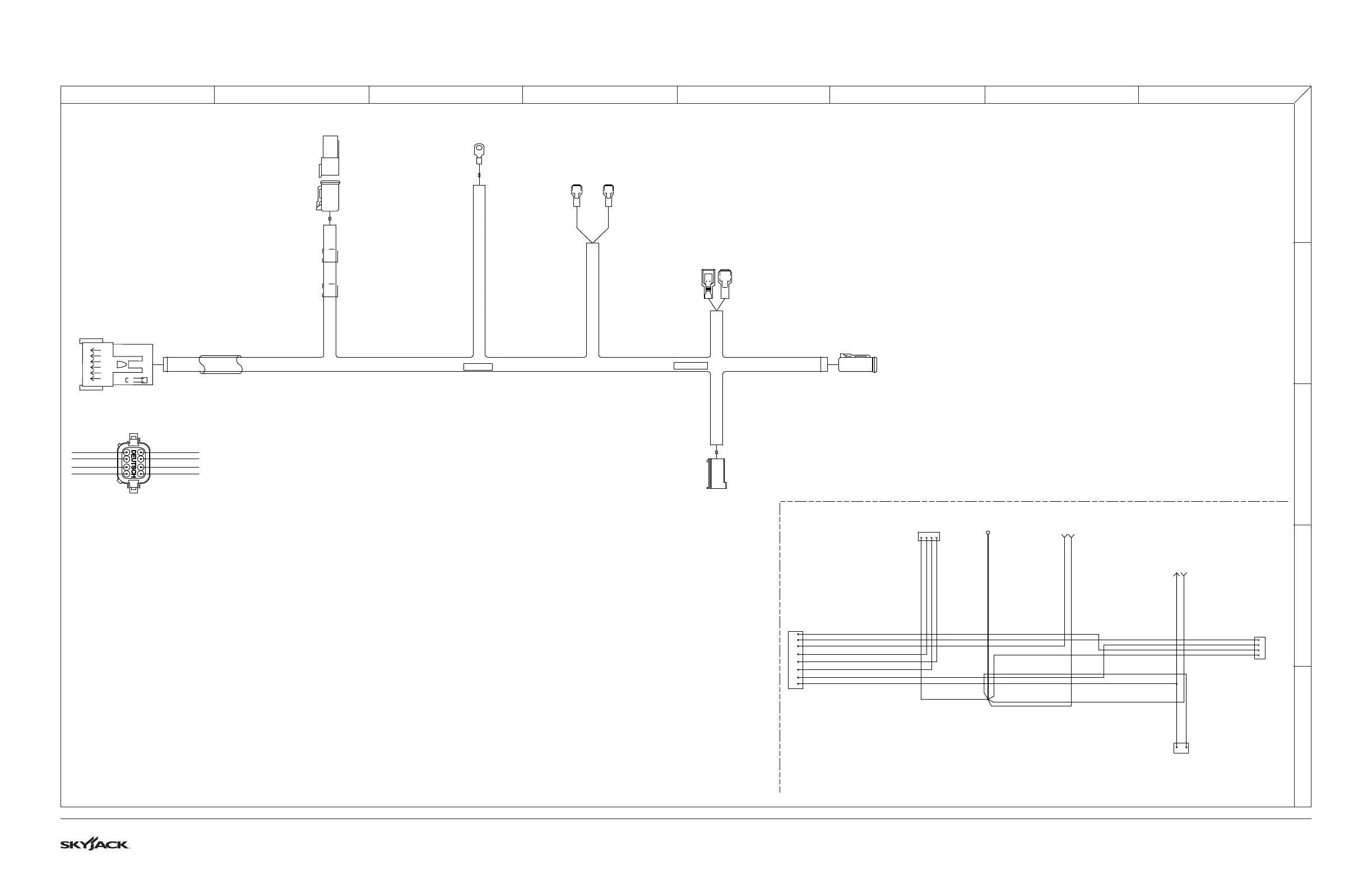

3.17 Enclosed Cab Harness & Wiring Diagram
