各部の名称と働き
13

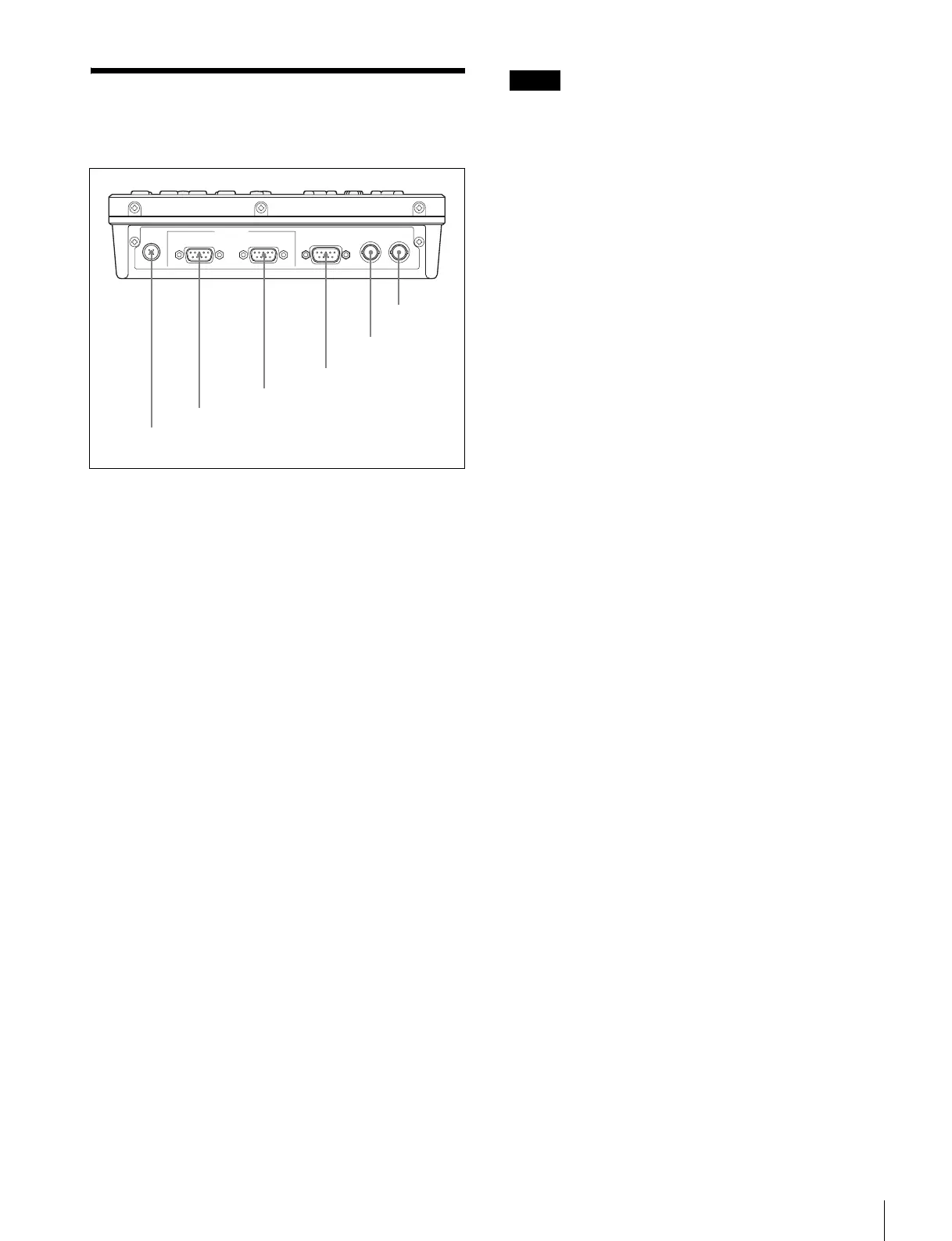

コネクターパネル
a   
AC アダプター（付属）や 9P-4P リモートコントロール
ケーブル（付属）を接続します。
9P-4P リモートコントロールケーブルで HDW-S280 に接続
時は、HDW-S280 から電源が供給されます。
b  
9P-4P リモートコントロールケーブル（付属）や 9P リモー
トケーブル（別売り）で、レコーダーを接続します。
c  
9P-4P リモートコントロールケーブル（付属）や 9P リモー
トケーブル（別売り）で、プレーヤーを接続します。
d  
メンテナンス用です。
◆ この端子の使用について詳しくは、サービス担当者にお問い合
わせください。
e 
 
RECORDER（DEVICE1）端子に接続した機器が記録中
に、タリー信号を出力します。
f  
基準ビデオ信号を入出力します。
セットアップメニュー項目 17 で、信号の入出力を切り換え
られます。（34 ページ）
システム周波数を 29.97 フレームまたは 25 フレームに設定
時は、出力端子としては使えません。
DC IN
RECORDER
(
DEVICE 1
)
PLAYER
(
DEVICE 2
)
RS232C
REC TALLY
OUTPUT
REF
IN / OUT
REMOTE
(
9P
)
5 
 
6 
 
1  
2  
3  
4  

