HLE 71, HLE 71K
svenska
106

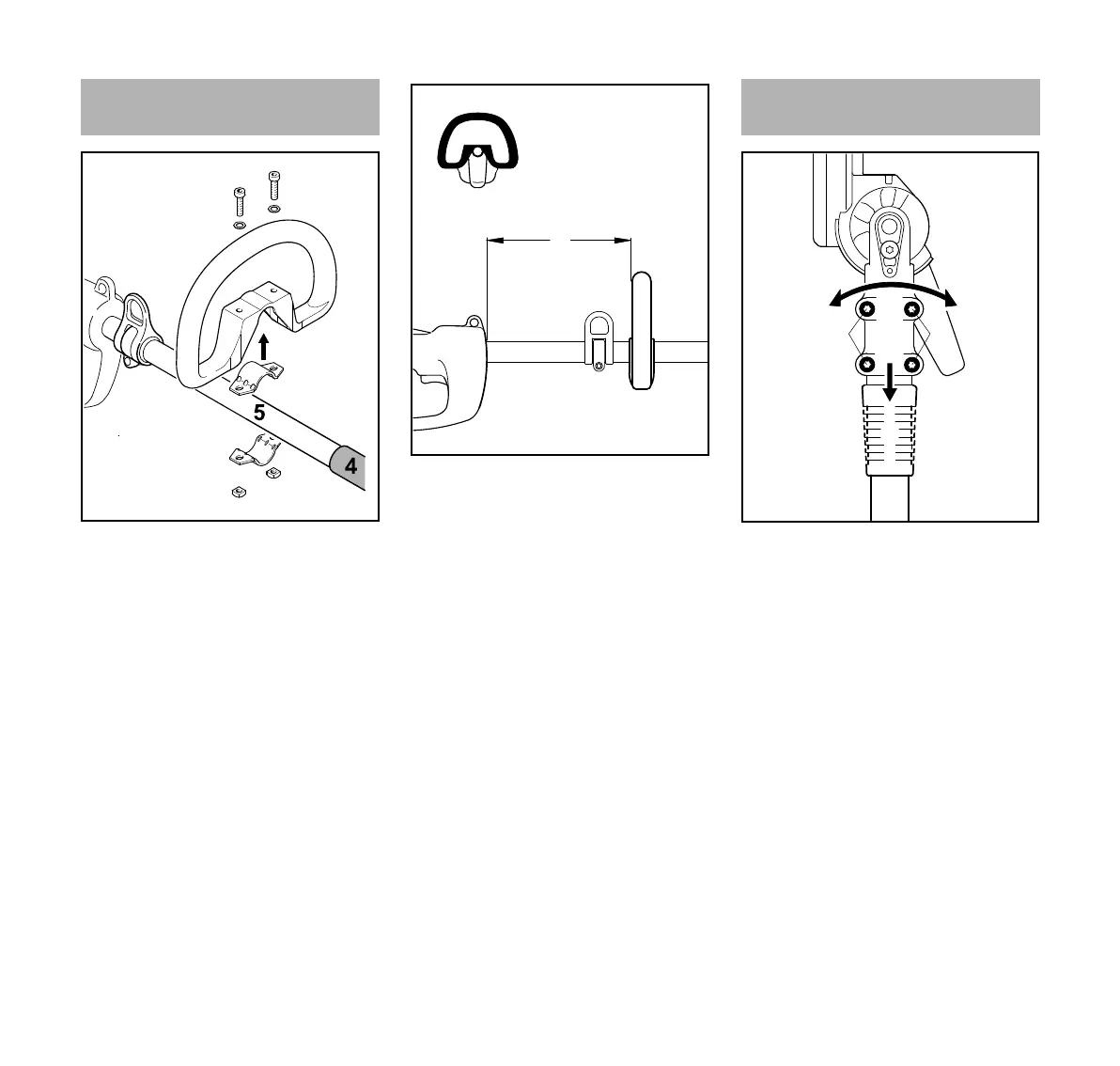

N Lägg klämman (1) i
loophandtaget (2) och sätt dem
mellan bärhaken (3) och
skaftgreppet (4) på riggröret (5).
N Lägg på klämman (6).
N Hålen ska ligga mitt för varandra
N Stick i skruvarna (7) med skivor (8).
N Sätt an fyrkantsmuttrarna (9) och
skruva i skruvarna.
N Justera loophandtaget (2) och
placera det i en position som passar
för användaren.
Avståndet (A) får högst vara 45 cm.
Rekommendation: ca 35 cm.
N Dra åt skruvarna.
N Lossa klämskruvarna (1)
N Justera skjuthylsan (2) –
skjuthylsan skall ligga i linje med
vinkelväxelns öppning
N Skjut på kuggväxeln (3) på
riggröret (4), vrid samtidigt
kuggväxeln något fram och tillbaka
Montering av loophandtag
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2
Montering av kuggväxeln
2
3
277BA007 KN
1
1
4
