Stihl HLE 71

HLE 71, HLE 71K
dansk
176
N Træk beskyttelseskappen af skaftet
N Skub skaftet (1) ind i motorhuset (2)
til markeringen A , hertil drejes
skaftet lidt frem og tilbage
N Stram skruen (3) i huset til
N Anbring klemmen (1) i
specialhåndtaget (2) og sæt den
mellem bæreøskenen (3) og
gribestykket (4) på skaftet (5)
N Læg klemmen (6) på
N Hullerne skal ligge over hinanden
N Sæt skruerne (7) med skiver (8) i
N Sæt firkantmøtrikker (9) på, og skru
skruer i
N Juster specialhåndtaget (2) og stil
det i den bedste stilling for brugeren
Afstanden (A) må højst være 45 cm.
Anbefaling: ca. 35 cm
N Spænd skruerne

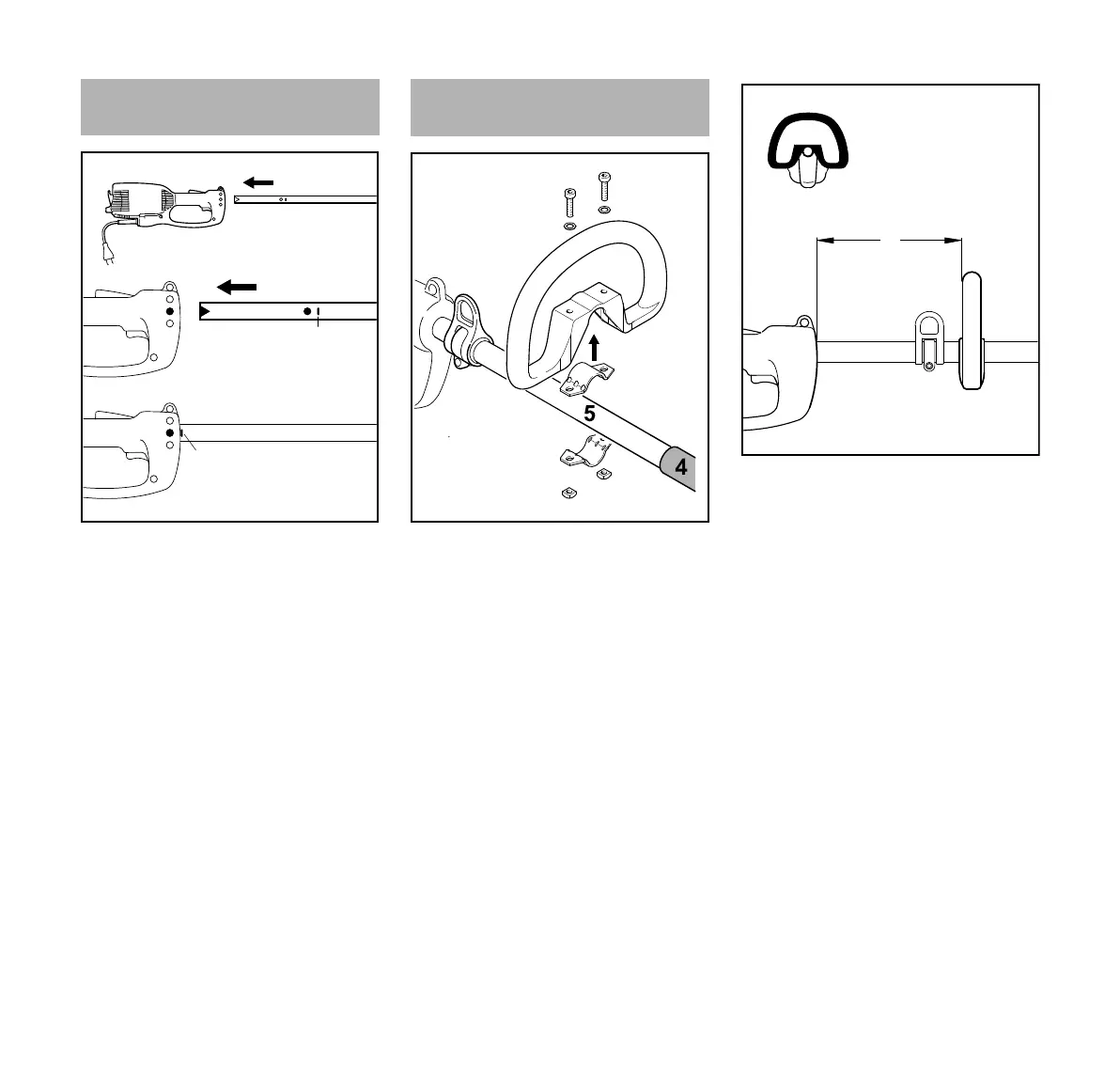

Montering af skaftet
1
238BA016 KN
3
A
2
A
Montering af
specialhåndgreb
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2
