Stihl HLE 71

HLE 71, HLE 71K
français
59

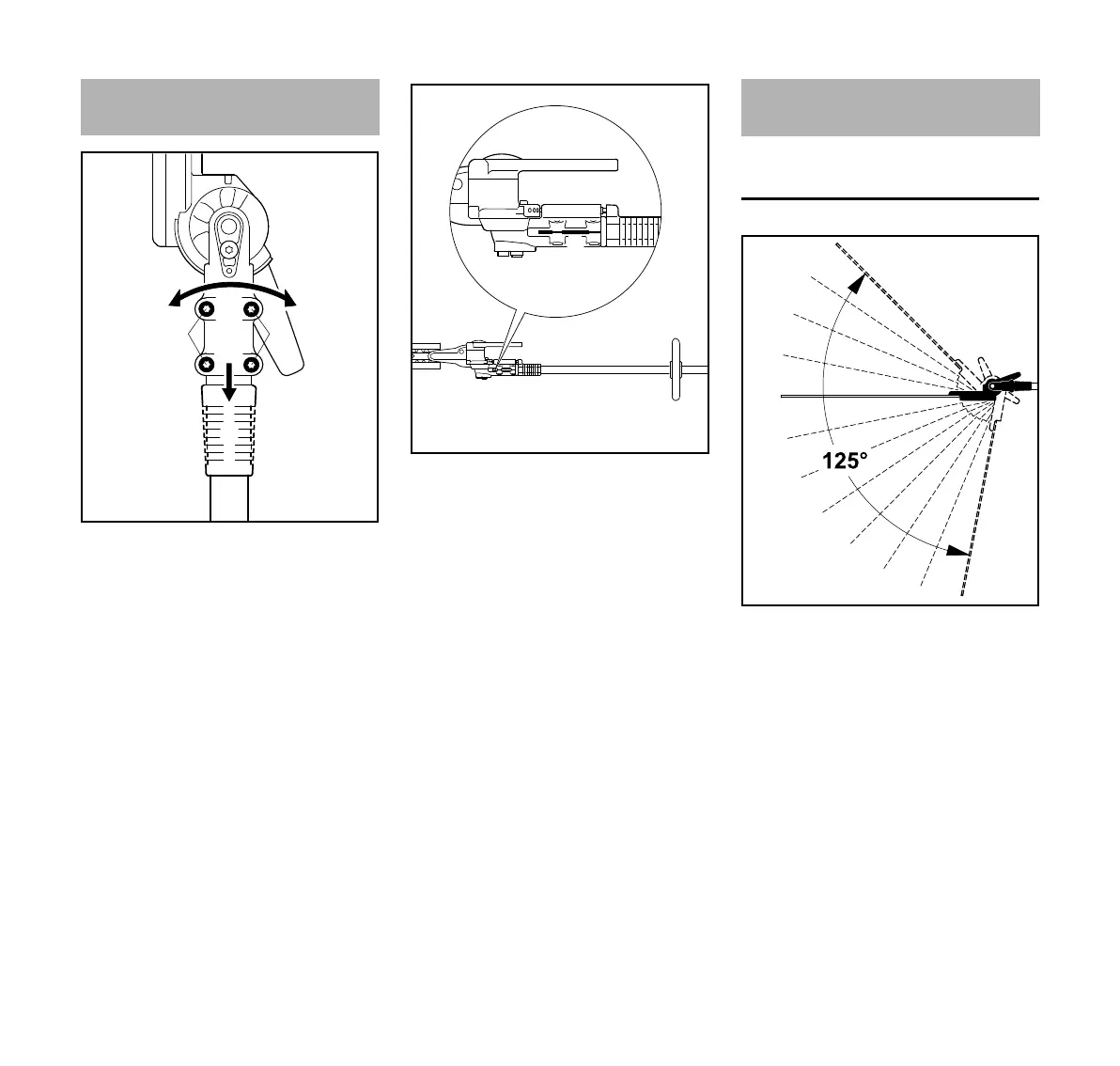

N Desserrer les vis de serrage (1) ;
N ajuster la douille coulissante (2) – la
douille coulissante doit coïncider
avec l'orifice de l'engrenage
d'angle ;
N glisser le réducteur (3) sur le
tube (4) – à l'introduction, faire
légèrement pivoter le réducteur
dans les deux sens ;
N une fois que l'extrémité du tube
n'est plus visible dans la fente de
serrage (5) – pousser encore le
réducteur jusqu'en butée ;
N visser les vis de serrage jusqu'à ce
qu'elles viennent en appui ;
N ajuster le réducteur (3) ;
N serrer les vis de serrage.
Mécanisme de réglage d'angle sur une
plage de 125°
Sur cette version, en partant de 0° (barre
de coupe droite), la barre de coupe peut
être réglée dans 4 positions vers le haut
(jusqu'à 45°) et dans 7 positions vers le
bas (jusqu'à 80°). On obtient ainsi
12 positions de travail réglables
individuellement.
En plus, la barre de coupe peut être
amenée dans une position spéciale pour
le transport.
Montage du réducteur
2
3
277BA007 KN
1
1
4
277BA027 KN
3
5
Réglage de la barre de
coupe
277BA016 KN
