HLE 71, HLE 71K
norsk
200
N Når skaftenden ikke er synlig i
klemspalten (5) lenger – skyv giret
videre til det stopper.
N Skru klemskruene helt inn.
N Rett opp giret (3)
N Trekk til klemskruene.

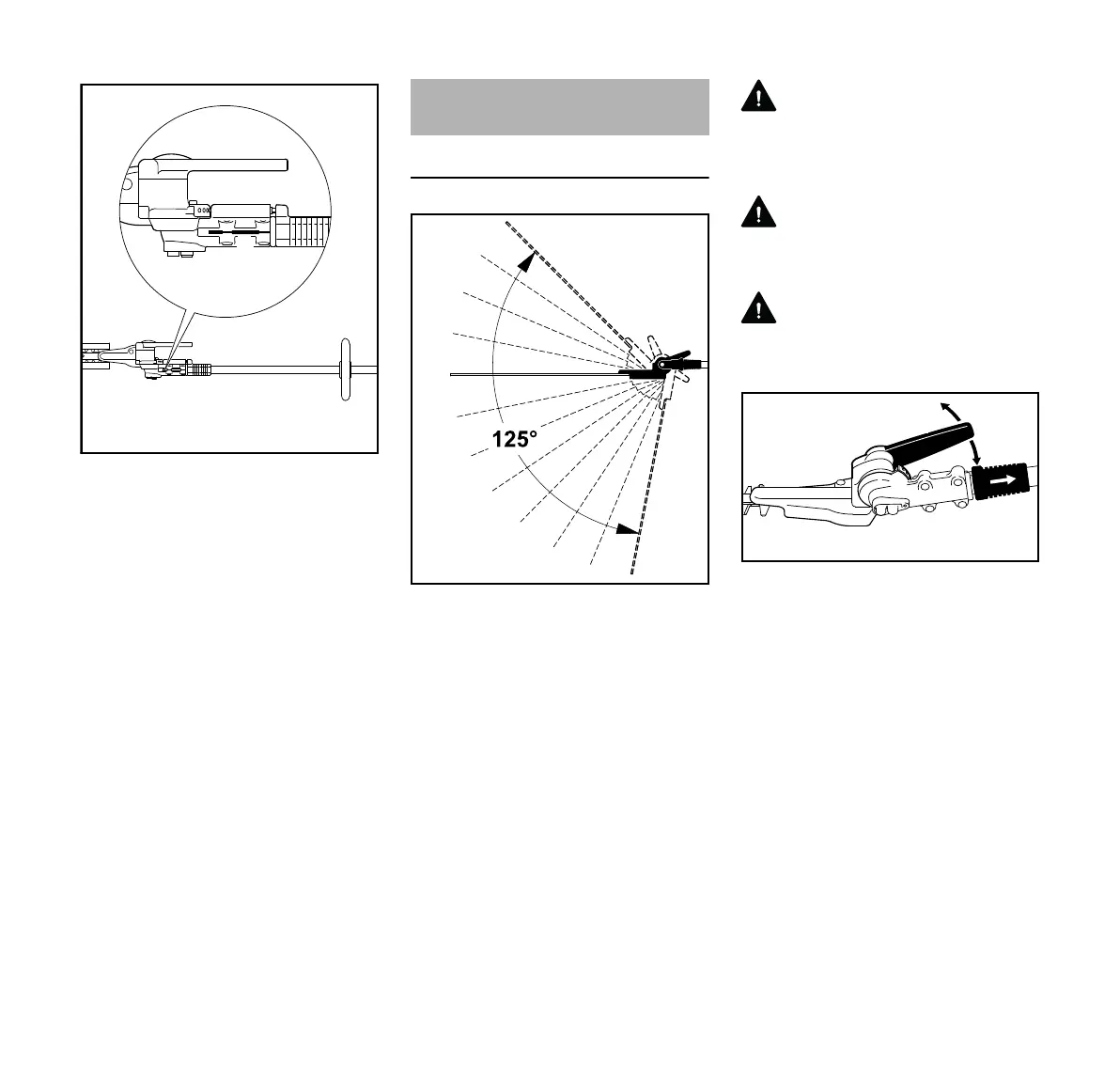

Justeringsinnretning 125°
På denne utførelsen kan vinkelen
mellom knivbjelken og skaftet stilles inn
til mellom 0° (helt rett) og 45° (i 4 trinn
oppover) og til 80° (i 7 trinn nedover).
Det finnes 12 individuelt regulerbare
arbeidsposisjoner.
I tillegg er det mulig å stille inn en fastlagt
transportposisjon for knivbjelken.
ADVARSEL
Innstilling skal bare foretas når
skjæreknivene står stille og motoren er
slått av.
ADVARSEL
Giret blir varmt i drift. Ikke ta på
girkassen – fare for forbrenning!
ADVARSEL
Ikke ta på kniven mens det foretas
innstillinger – fare for personskader!
N Trekk glidehylsen (1) tilbake og
juster leddet ett eller flere hull med
hendelen (2).
N Slipp glidehylsen (1) igjen og la
bolten gå i inngrep i hullisten (3).
Når bolten er smekket på plass (etter at
innstillingen er avsluttet), ligger
glidehylsen inntil huset igjen.
Innstilling av knivbjelke
