N Τοποθετήστε το κολάρο (1) μέσα
στην κυκλική λαβή (2) και
τοποθετήστε τη λαβή στον
σωλήνα (5), ανάμεσα στον κρίκο
μεταφοράς (3) και την επένδυση (4).
N Τοποθετήστε το κολάρο (6).
N Ευθυγραμμίστε τις οπές.
N Περάστε τις βίδες (7) με τις
ροδέλες (8).
N Τοποθετήστε τα τετράγωνα
παξιμάδια (9) και βιδώστε τις βίδες.
N Γυρίστε την κυκλική λαβή (2) σε μια
θέση όπου σας προσφέρει άνετο
χειρισμό.
Η απόσταση (A) δεν πρέπει να
υπερβαίνει τα 45 cm. Σύσταση: περίπου
35 cm
N Σφίξτε τις βίδες.
N Ξεσφίξτε τις βίδες σύσφιξης (1).
N Μετατοπίστε το κινητό δαχτυλίδι (2)
έτσι, ώστε να είναι ευθυγραμμισμένο
με το άνοιγμα στη γωνιακή κεφαλή.
N Περάστε την κεφαλή (3) πάνω στον
άξονα (4), περιστρέφοντάς την λίγο
αριστερά-δεξιά.

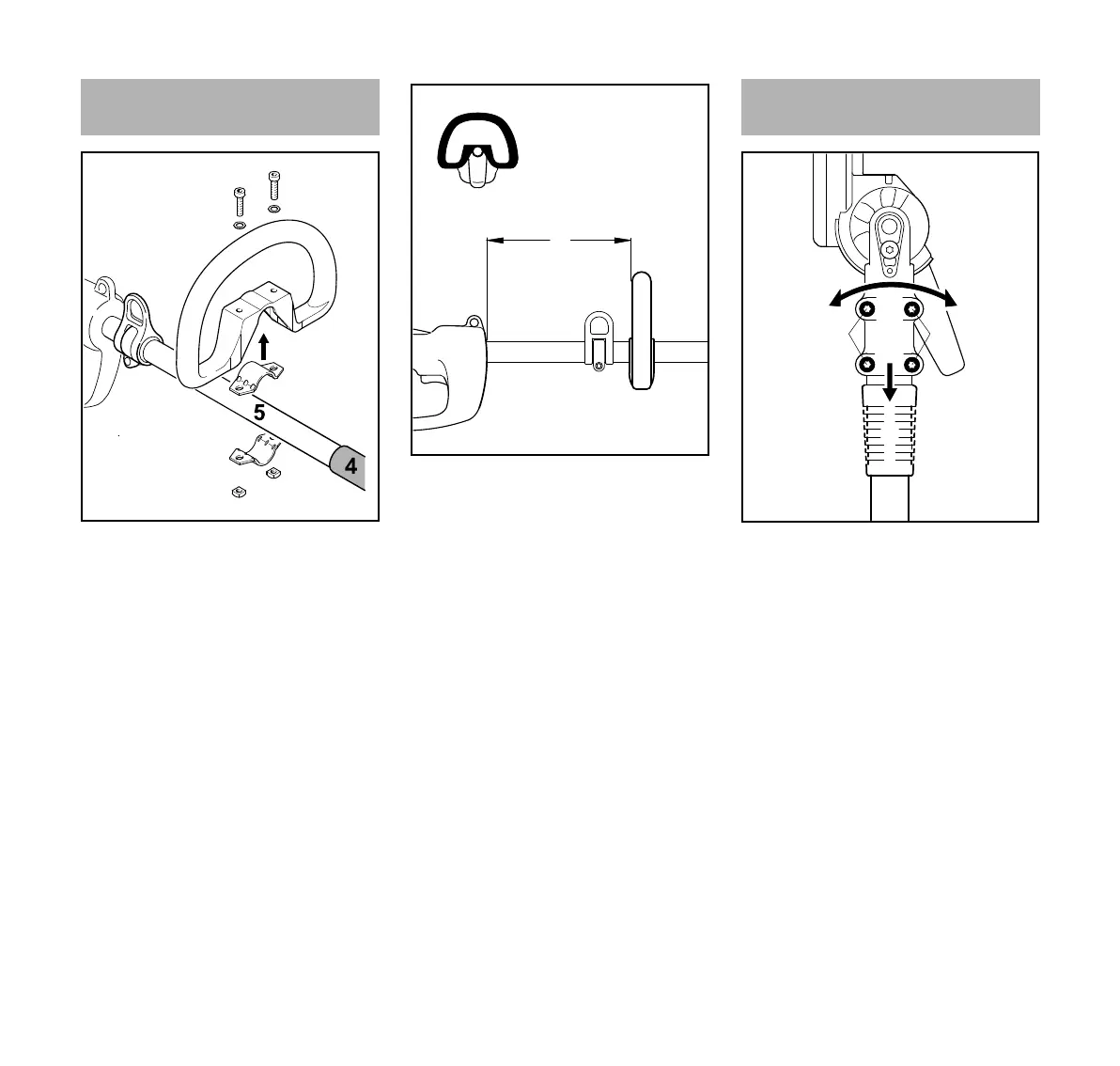

Τοποθέτηση κυκλικής λαβής
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2
Τοποθέτηση κεφαλής
2
3
277BA007 KN
1
1
4
