Stihl HLE 71

HLE 71, HLE 71K
norsk
199

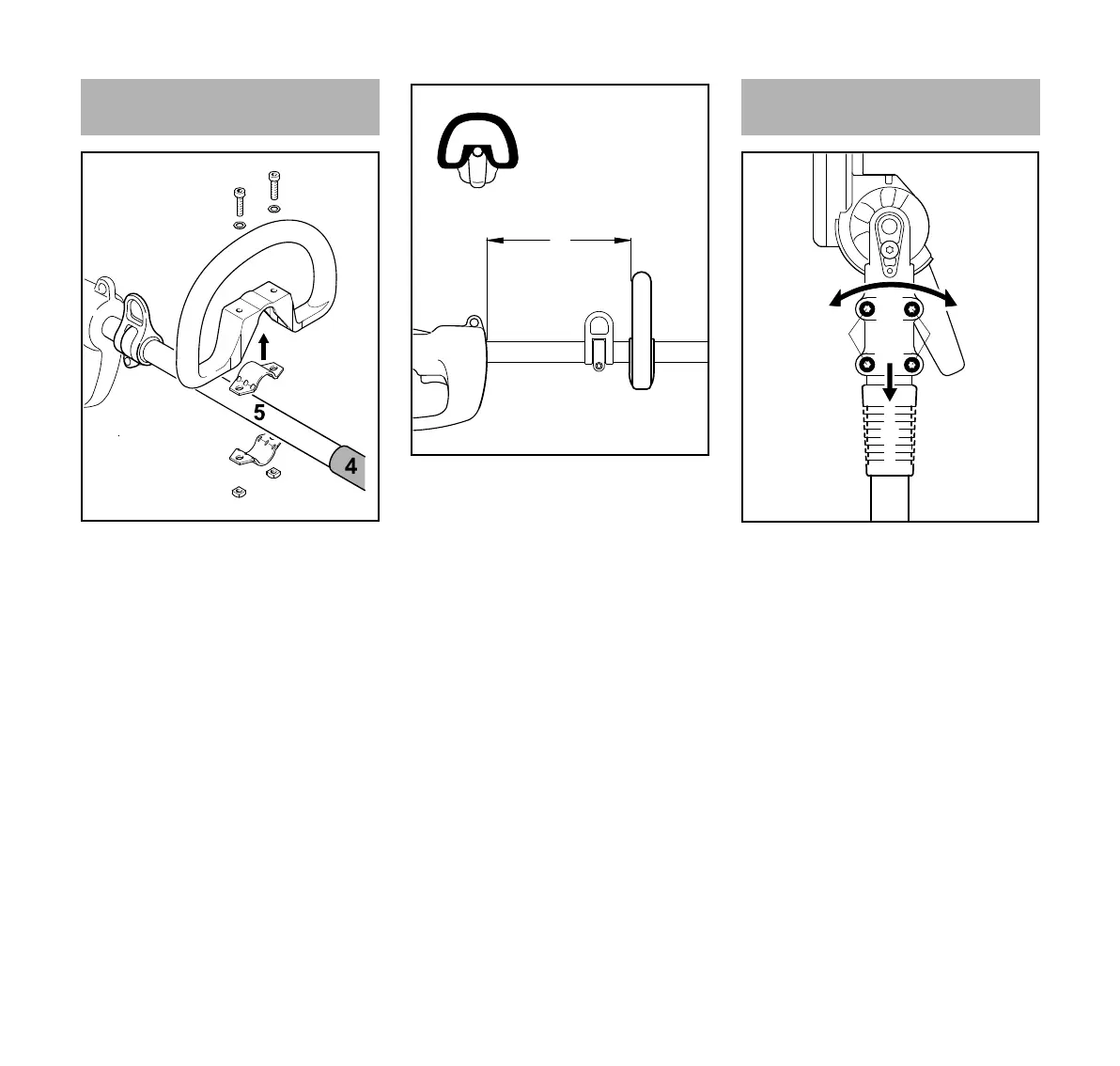

N Legg klemmen (1) i rundhåndtaket
(2) og sett den på skaftet (5) mellom
bæremaljen (3) og
håndtaksslangen (4)
N Sett på klemmen (6)
N Innrett hullene i dekslet
N Sett inn skruene (7) med
skivene (8)
N Sett på firkantmutteren (9) og skru
inn skruene
N Rett opp rundhåndtaket (2) og still
det i en posisjon som er gunstigst
mulig for brukeren.
Avstanden (A) må høyst være på 45 cm.
Anbefaling: ca. 35 cm
N Trekk til skruene.
N Løsne klemskruene (1)
N Rett opp glidehylsen (2) –
glidehylsen må være i flukt med
åpningen på vinkelgiret.
N Skyv giret (3) opp på skaftet (4),
drei giret litt frem og tilbake.
Montere rundhåndtak
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2
Montere gir
2
3
277BA007 KN
1
1
4
