HLE 71, HLE 71K
polski
326
N wyłączyć silnik
N założyć osłonę noży

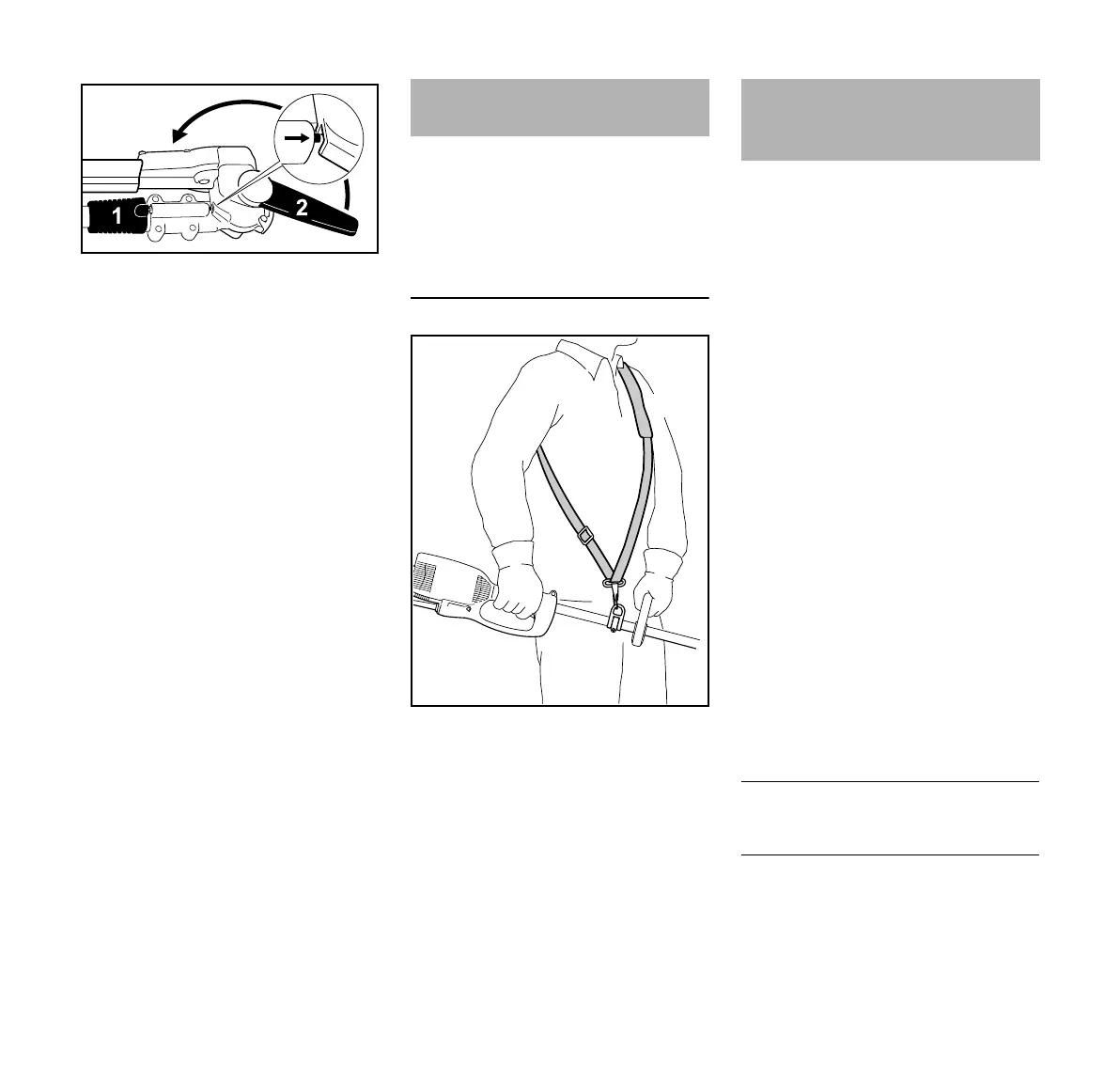

N odciągnąć do tyłu tulejkę
przesuwną (1) i przy pomocy
dźwigni (2) przestawić przegub w
kierunku do góry, aż prowadnik
noży znajdzie się w pozycji
równoległej do wysięgnika
N ponownie zwolnić tulejkę
przesuwną (1) i zaryglować kołek w
przewidzianej pozycji ryglowania na
obudowie
Przy ryglującym kołku (po zakończeniu
regulacji) tulejka przesuwna będzie
znowu przylegać do obudowy.
W zależności od wersji, urządzenie
można nosić zawieszone na pasie
uprzęży nośnej
Rodzaj oraz wykonanie pasa uprzęży
nośnej są zależne od wymagań rynku.
Pojedynczy nośny pas barkowy
N Zakładanie pojedynczego nośnego
pasa barkowego (1)
N Wyregulować długość pasa w taki
sposób, żeby karabińczyk (2)
znajdował się na szerokość dłoni
poniżej prawego biodra
Wartości napięcia oraz częstotliwości
urządzenia (patrz tabliczka
znamionowa) są zgodne z wartościami
napięcia oraz częstotliwości sieci
zasilania
Wartość minimalna zabezpieczenia
przyłącza sieciowego musi odpowiadać
wartości podanej w rozdziale "Dane
techniczne" – patrz rozdział "Dane
techniczne".
Urządzenie musi zostać podłączone do
źródła zasilania napięciem poprzez
wyłącznik ochronny różnicowo-prądowy
tak, żeby nastąpiło odcięcie prądu w
sytuacji, w której wartość prądu
odprowadzanego do ziemi przekroczy
30 mA.
Przyłącze sieciowe musi spełniać
wymagania IEC 60364 a także
lokalnych przepisów obowiązujących w
miejscu użytkowania urządzenia.
Przedłużenie przewodu zasilania
energią elektryczną musi posiadać
minimalny przekrój poprzeczny, który
jest zależny od napięcia sieciowego
oraz długości przewodu zasilania.
Zakładanie pasa uprzęży
nośnej
Podłączenie urządzenia do
sieci zasilania prądem
elektrycznym
Długość przewodu
zasilania energią
Minimalny przekrój
poprzeczny
220 V – 240 V:
do 20 m 1,5 mm
2
20 m do 50 m 2,5 mm
2
100 V – 127 V:
do 10 m AWG 14 / 2,0 mm
2
10 m do 30 m AWG 12 / 3,5 mm
2
