Stihl HLE 71

HLE 71, HLE 71K
Nederlands
272

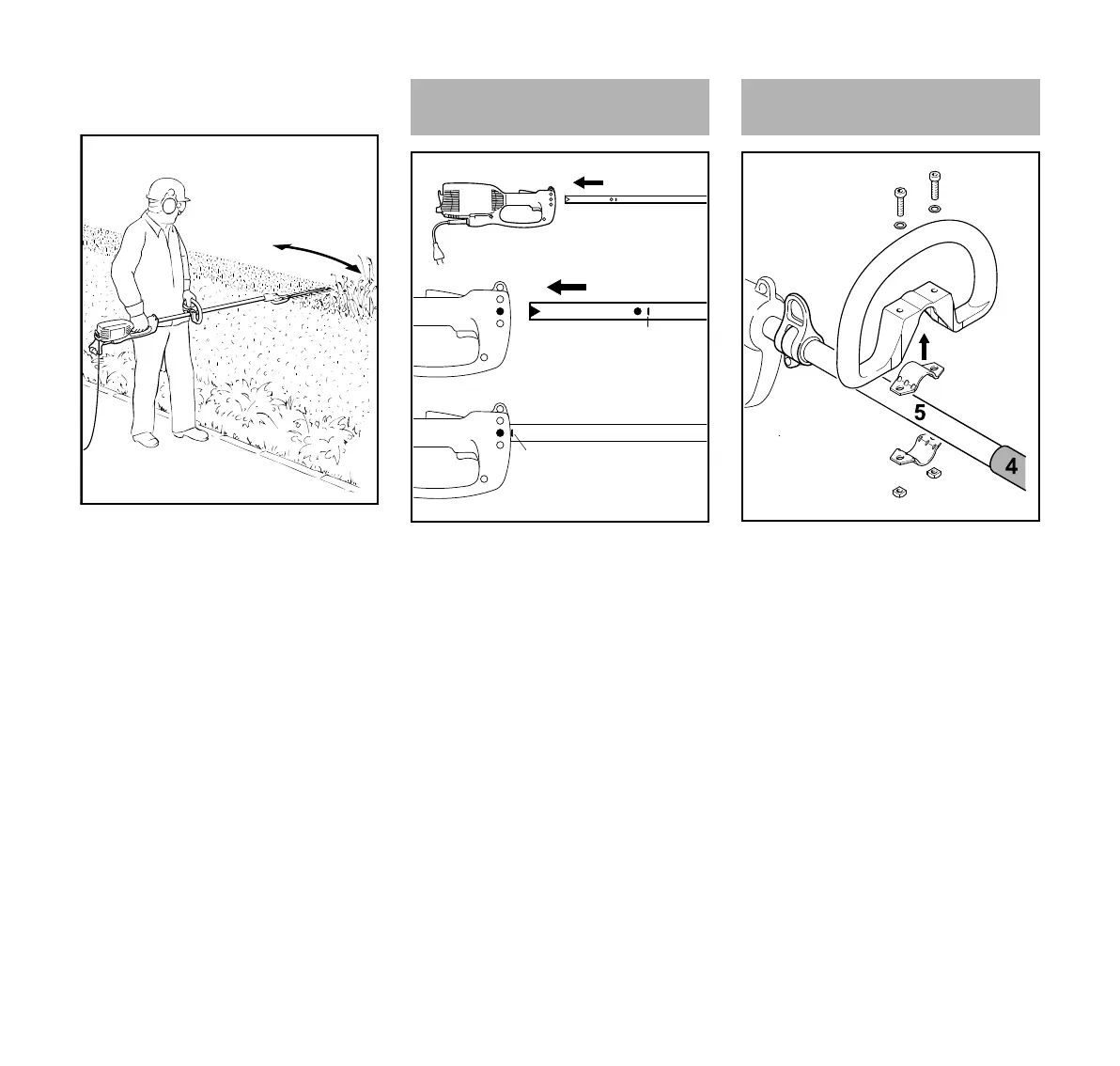

Horizontaal knippen (met gestrekte
mesbalk)
Werken zonder direct bij de heg te staan
– bijv. bij tussenliggende bloemperken.
De mesbalk onder een hoek van 0° tot
10° houden – maar horizontaal geleiden.
De heggensnoeier sikkelvormig ten
opzichte van de rand bewegen, zodat de
afgeknipte takken op de grond vallen.
N De beschermkap van de steel
trekken
N Steel (1) tot de markering A in de
motorbehuizing (2) schuiven, hierbij
de steel iets heen en weer draaien
N Bout (3) in het huis vastdraaien
N Klem (1) in de beugelhandgreep (2)
leggen en tussen het draagoog (3)
en het handvatrubber (4) op de
steel (5) plaatsen
N Klem (6) aanbrengen
N Boringen met elkaar in lijn brengen
N Bouten (7) met ringen (8)
aanbrengen
N Vierkante moeren (9) aanbrengen
en de bouten hierin schroeven
277BA024 KN
Steel monteren
1
238BA016 KN
3
A
2
A
Beugelhandgreep monteren
7
8
2
277BA025 KN
1
6
7
8
9
9
3
