N Quando a extremidade da haste na
fenda de aperto (5) já não é visível
– continuar a puxar a engrenagem
até ao encosto
N Aparafusar os parafusos de aperto
até estarem encostados
N Ajustar a engrenagem (3)
N Apertar bem os parafusos de aperto

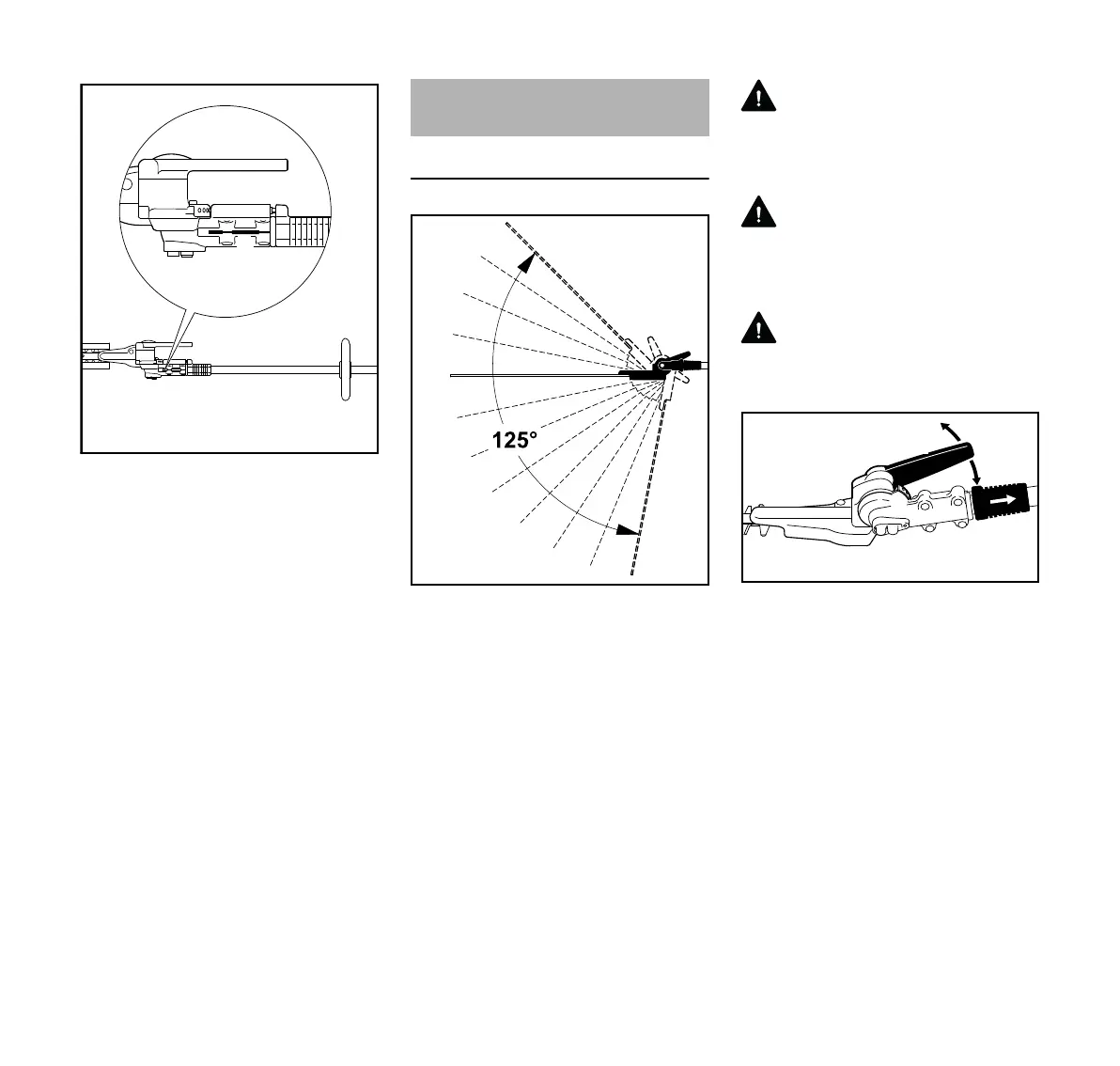

Equipamento de regulação 125°
O ângulo da barra porta-lâminas pode
ser regulada nesta execução à haste
entre 0° (completamente estendida)
até 45° (em 4 estágios para cima) e até
80° (em 7 estágios para baixo). 12
posições de trabalho individualmente
reguláveis são possíveis.
Adicionalmente é regulável uma
posição de transporte fixa para a barra
porta-lâminas.
ATENÇÃO
Só efectuar a regulação quando as
lâminas de corte estão paradas – o
motor está desligado.
ATENÇÃO
A engrenagem aquece durante o
serviço. Não tocar na caixa da
engrenagem – perigo de queimar-se!
ATENÇÃO
Nunca pôr as mãos nas lâminas – perigo
de ferir-se!
N Puxar o estojo corrediço (1) para
trás, e regular a articulação de um
ou vários buracos de entalhe com a
alavanca (2)
N Largar novamente o estojo
corrediço (1), e deixar engatar o
perno na ripa de entalhe (3)
O estojo corrediço está encostado
novamente na caixa com o perno
engatado (depois de ter efectuado a
regulação).
