HLE 71, HLE 71K
polski
325

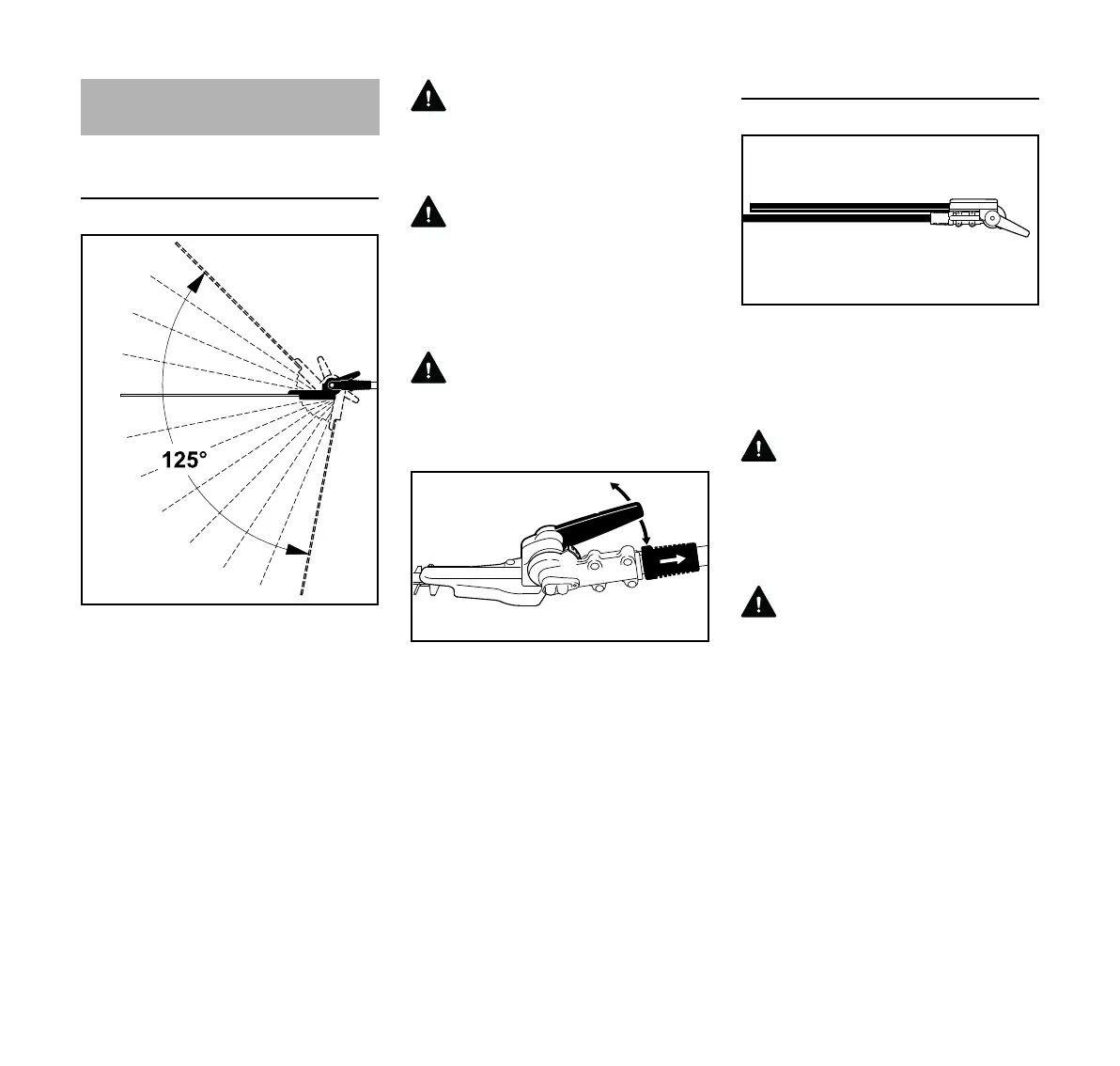

Urządzenie do regulowania pozycji
prowadnika noży 125°
Przy tym wykonaniu kąt położenia
prowadnika noży w stosunku do
wysięgnika może wynosić od 0°
(pozycja całkowicie wyprostowana)
do 45° (w 4 pozycjach w kierunku do
góry) oraz do 80° (w 7 pozycjach w
kierunku do dołu). Możliwe jest więc
stosowanie 12 indywidualnych pozycji
roboczych.
Dodatkowo przewidziana została dla
prowadnika noży stała pozycja
transportowa.
OSTRZEŻENIE
Regulację pozycji można podejmować
tylko wtedy, gdy noże tnące pozostają
nieruchome i silnik został wyłączony.
OSTRZEŻENIE
Podczas pracy urządzenia rozgrzewa
się przekładnia. Nie dotykać obudowy
przekładni – niebezpieczeństwo
odniesienia obrażeń wskutek
poparzenia!
OSTRZEŻENIE
Podczas regulacji nie należy dotykać
noży – niebezpieczeństwo odniesienia
obrażeń!
N odciągnąć do tyłu tulejkę
przesuwną (1) i przy pomocy
dźwigni (2) przestawić przegub o
jedną lub więcej pozycji ryglowania
N ponownie zwolnić tulejkę
przesuwną (1) i zaryglować kołek w
listwie perforowanej (3)
Przy ryglującym kołku (po zakończeniu
regulacji) tulejka przesuwna będzie
znowu przylegać do obudowy.
Pozycja transportowa
W celu transportu urządzenia w sposób
zajmujący możliwie najmniej miejsca
można przy tym wykonaniu urządzenia
złożyć prowadnik noży równolegle do
wysięgnika i zaryglować go w tej pozycji.
OSTRZEŻENIE
Zmiana położenia prowadnika noży do
pozycji transportowej i ponownie do
pozycji roboczej może nastąpić
wyłącznie przy wyłączonym silniku i
założonej osłonie noży.
OSTRZEŻENIE
Podczas pracy urządzenia rozgrzewa
się przekładnia. Nie dotykać obudowy
przekładni – niebezpieczeństwo
odniesienia obrażeń wskutek
poparzenia!
Regulacja prowadnika noży
