Stihl HLE 71

HLE 71, HLE 71K
italiano
153

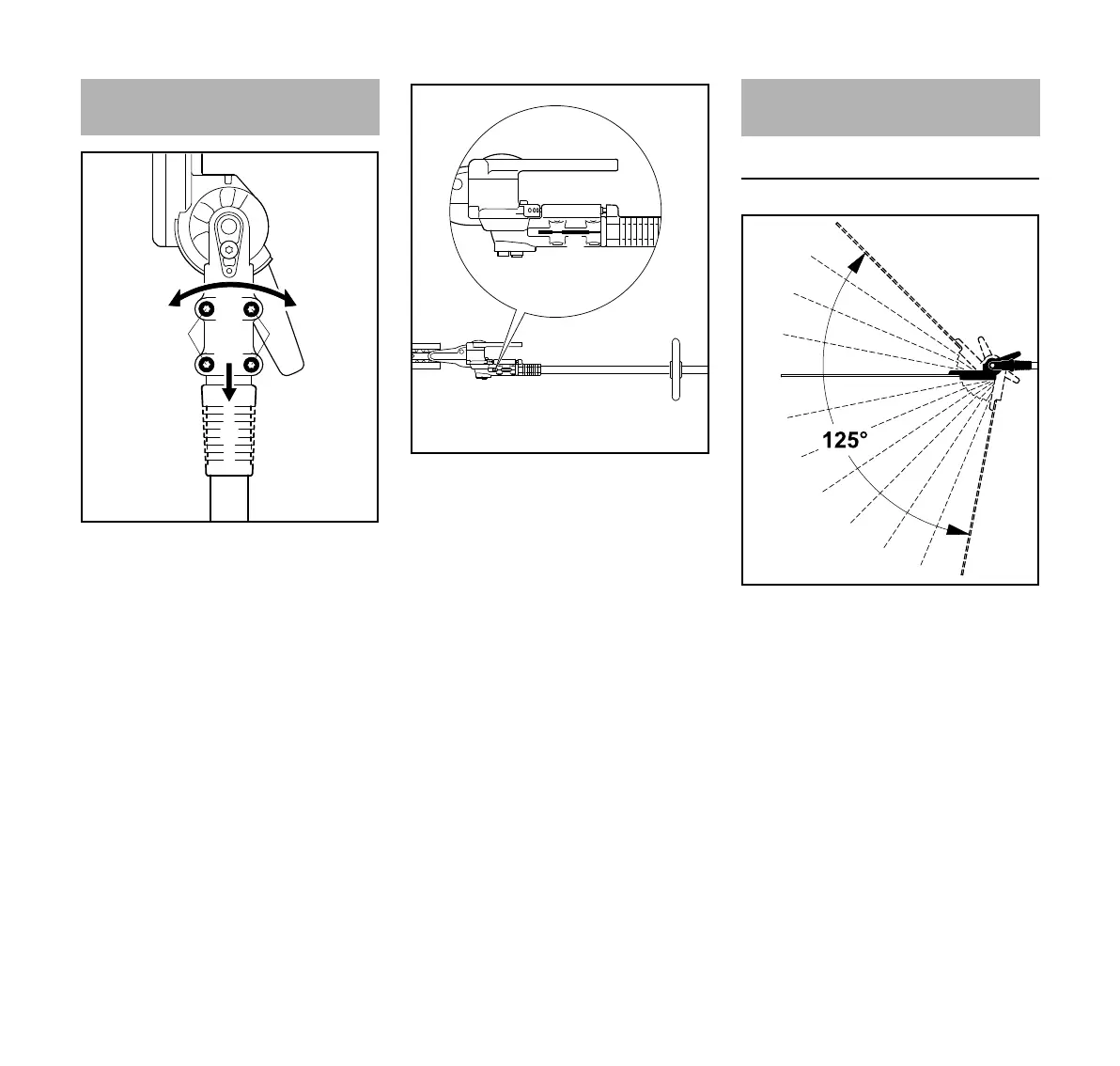

N Allentare le viti di bloccaggio (1)
N Orientare la bussola di
scorrimento (2) – che deve essere
allineata con l’apertura del riduttore
angolato
N Calzare il riduttore (3) sullo stelo (4)
girandolo un po’ a destra un po’ a
sinistra
N Se l’estremità dello stelo non è più
visibile nella feritoia di fissaggio (5)
– spingere ancora il riduttore fino
all’arresto
N Avvitare le viti di serraggio fino
all’arresto
N Centrare il riduttore (3)
N Stringere le viti di serraggio
Dispositivo di regolazione a 125°
Su questa versione si può regolare
l’angolo della barra rispetto allo stelo
fra 0° (completamente estesa) fino a 45°
(in 4 posizioni verso l’alto) nonchè fino a
80° (in 7 posizioni verso il basso). Sono
possibili 12 posizioni operative regolabili
individualmente.
Si può inoltre impostare una determinata
posizione della barra per il trasporto.
Montaggio del riduttore
2
3
277BA007 KN
1
1
4
277BA027 KN
3
5
Impostazione della barra
falciante
277BA016 KN
