N Aseta kiinnitin (1)
rengaskahvaan (2) ja kiinnitä ne
runkoputkeen (3) kantosilmukan (4)
ja kahvaletkun (5) väliin
N Aseta kiinnitin (6) paikalleen
N Peitä reiät.
N Pane ruuvit (7) ja aluslaatat (8)
paikoilleen
N Pane nelikantamutterit (9) ja kierrä
ruuvit paikoilleen
N Kohdista rengaskahva (2) ja säädä
se käyttäjälle edulliseen asentoon
Etäisyys (A) saa olla enintään 45 cm.
Suositus: n. 35 cm
N Kiristä ruuvit
N Löysää kiinnitysruuveja (1)
N Kohdista (2) työntöhylsy –
työntöhylsyn on osuttava
kohdakkain kulmavälityksen aukon
kanssa
N Työnnä kulmavaihde (3)
runkoputkeen (4). Käännä
kulmavaihdetta samalla hieman
edestakaisin

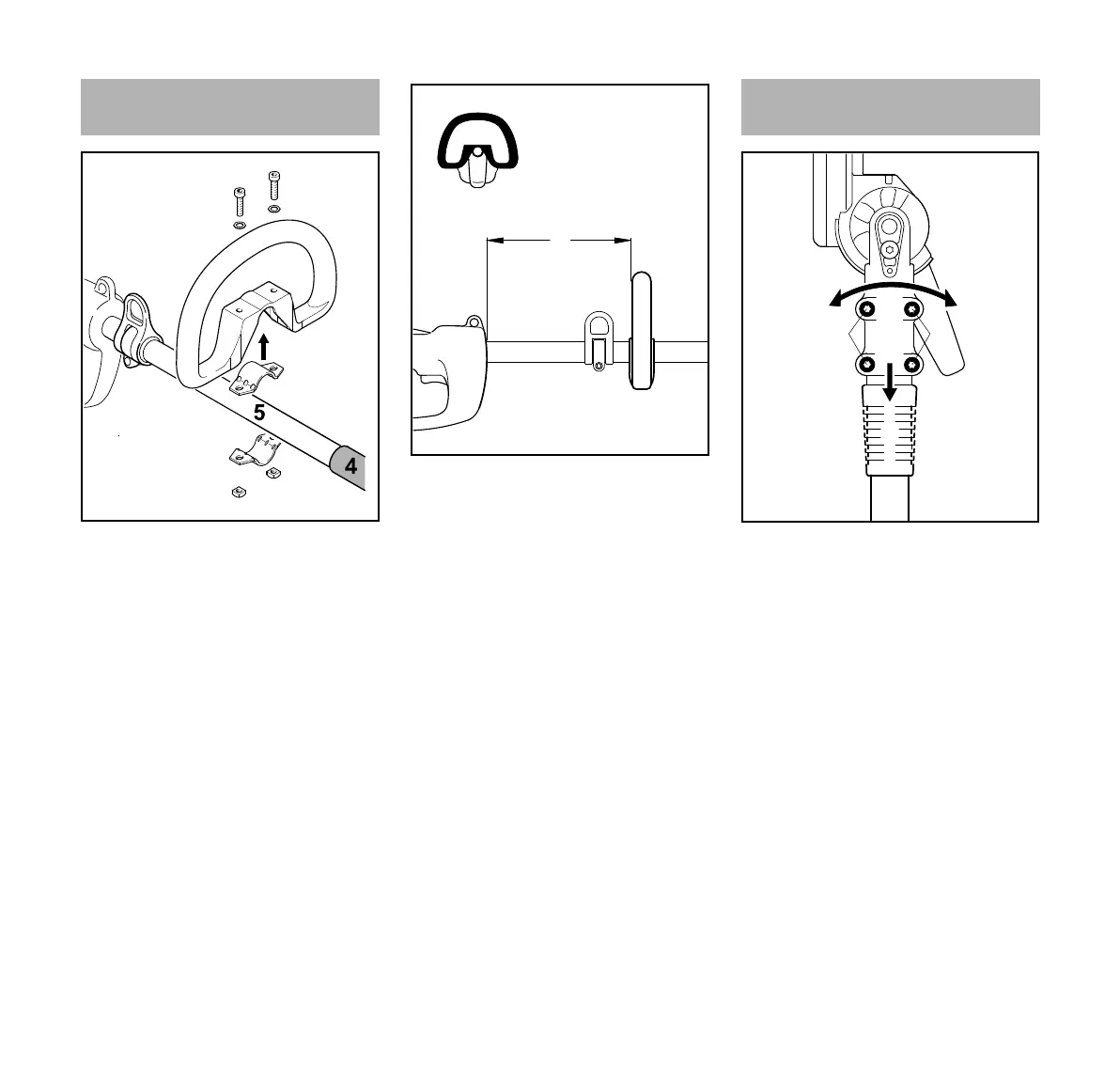

Rengaskahvan asentaminen
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2
Kulmavaihteen asentaminen
2
3
277BA007 KN
1
1
4
