Stihl HLE 71

HLE 71, HLE 71K
español
83

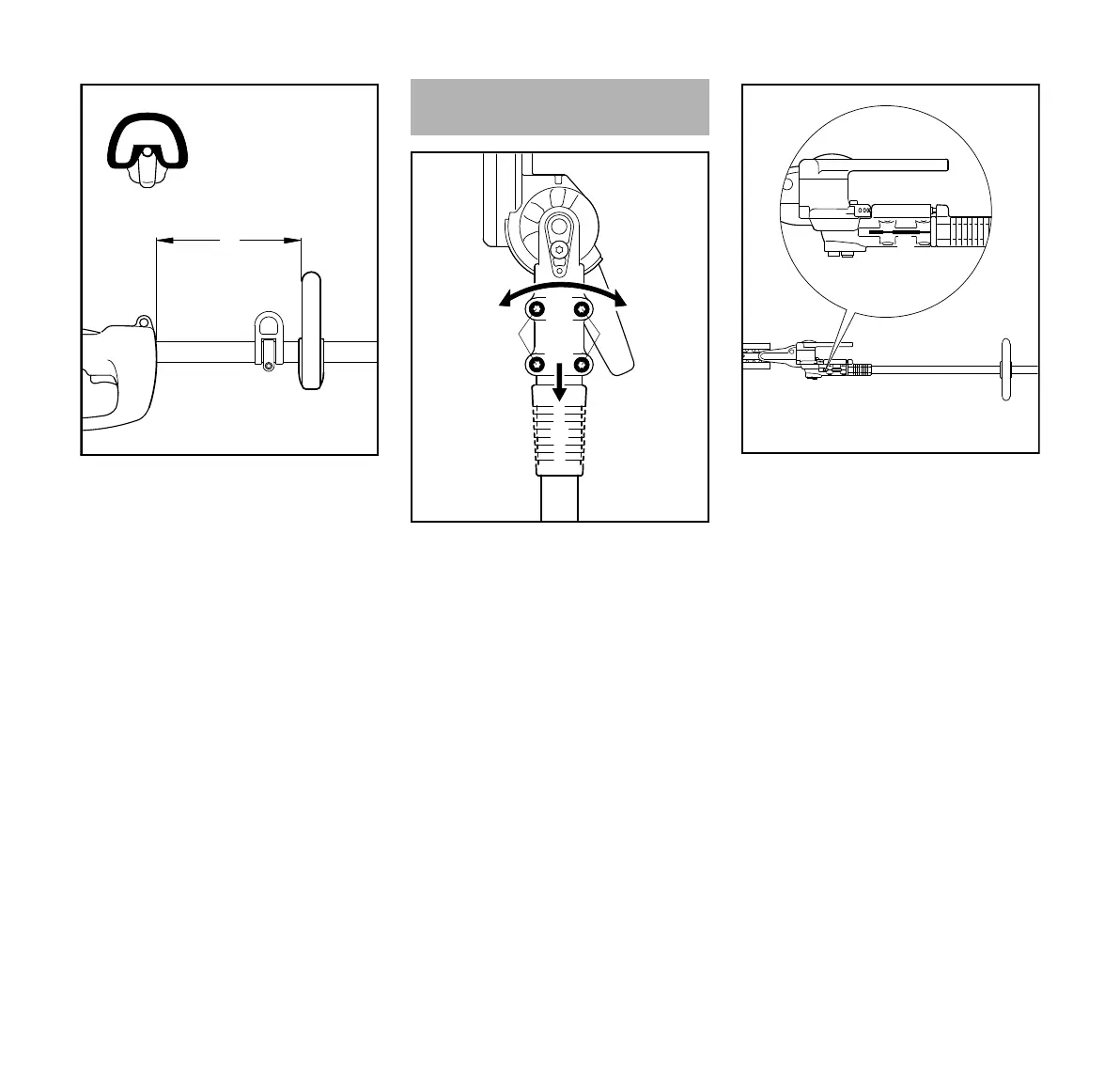

N Ajustar el asidero tubular
cerrado (2) y ponerlo en la posición
más apropiada para el usuario
La distancia (A) deberá ser de 45 cm,
como máximo. Recomendación:
unos 35 cm
N Apretar los tornillos
N Aflojar los tornillos de apriete (1)
N Ajustar el manguito corredizo (2) –
este manguito tiene que estar
alineado con la abertura existente
en el engranaje angular
N Montar el engranaje (3) en el
vástago (4); al hacerlo, girar un
poco el engranaje en vaivén
N Si el extremo del vástago ya no se
puede ver en el intersticio (5) –
seguir empujando el engranaje
hasta el tope
N Enroscar los tornillos de apriete
hasta el tope
N Alinear el engranaje (3)
N Apretar los tornillos
277BA026 KN
A
2
Montar el engranaje
2
3
277BA007 KN
1
1
4
277BA027 KN
3
5
