Stihl HLE 71

HLE 71, HLE 71K
magyar
223

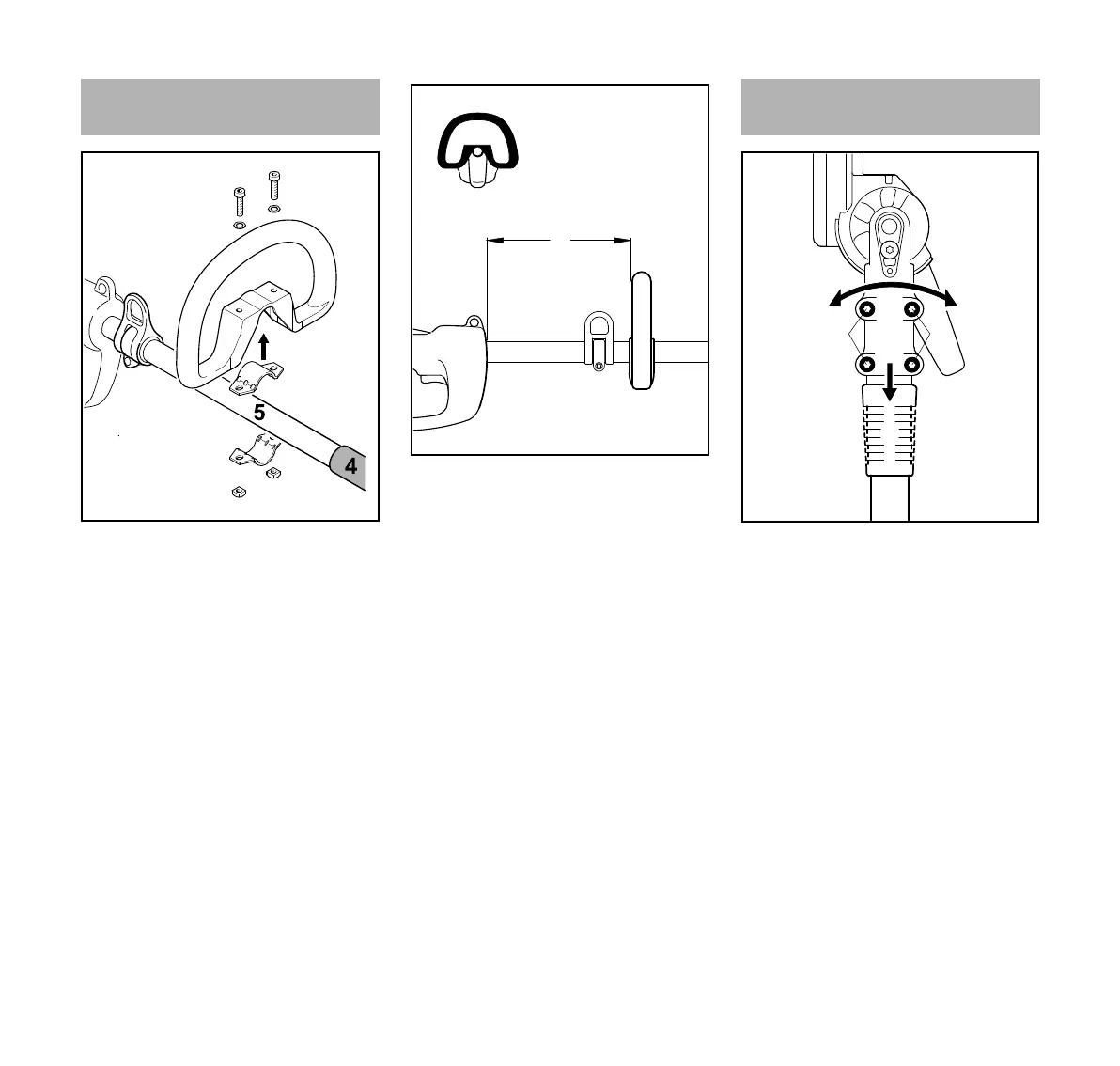

N Tegye a bilincset (1) a
körfogantyúba (2), majd a
hordozószem (3) és
fogantyútömlő (4) között helyezze
azt a szárra (5).
N Helyezze fel a bilincset (6).
N A furatok fedjék egymást.
N Dugja be a csavarokat (7) az
alátétkarikákkal (8).
N Tegye fel a négyszögletes
anyákat (9) és csavarja be a
csavarokat.
N A körfogantyút (2) igazítsa ki és a
hozza a berendezés kezelője
számára megfelelő helyzetbe.
A távköz (A) legfeljebb 45 cm lehet.
Ajánlás: kb. 35 cm
N A csavarok meghúzása
N Oldja a szorítócsavarokat (1).
N A tolóhüvelyt (2) állítsa be - a
tolóhüvelyt állítsa vonalba a
szöghajtómű nyílásával.
N A hajtóművet (3) tolja rá a
szárra (4); a hajtóművet kicsit
mozgassa ide-oda.
A körfogantyú felszerelése
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2
Hajtómű felszerelése
2
3
277BA007 KN
1
1
4
