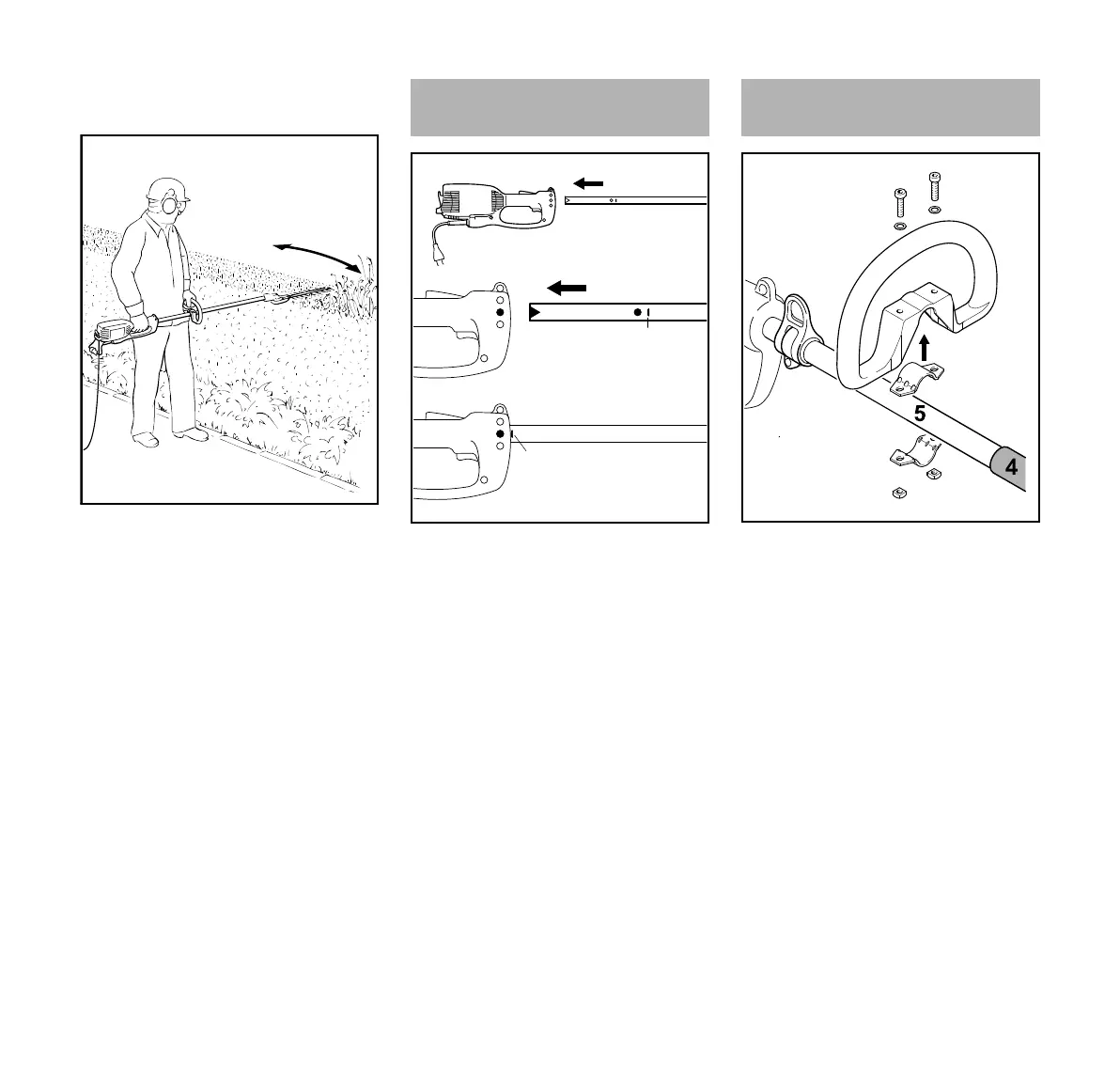

Cięcie poziome (przy prostej pozycji
listwy tnącej)
Umożliwia cięcie nie wymagające stania
bezpośrednio przy obcinanym
żywopłocie – np. ze ścieżki pomiędzy
rabatkami kwiatowymi.
Noże tnące należy ustawić pod kątem
od 0° do 10° – jednakże prowadzić
poziomo.
Nożyce do żywopłotów należy
prowadzić w kierunku krawędzi
żywopłotu umożliwiając w ten sposób
upadek obciętych gałęzi na ziemię.
N zdjąć kołpak ochronny z kolumny
wysięgnika
N wsunąć wysięgnik (1) do obudowy
silnika (2) aż do znaku A, należy
przy tym lekko obracać
wysięgnikiem w obydwie strony
N dokręcić śrubę (3) w obudowie
N Założyć obejmę (1) na uchwyt
obwiedniowy (2) i wsunąć między
zawiesiem (3) a wężem
okładzinowym uchwytu (4) na
kolumnę wysięgnika (5)
N Założyć obejmę zaciskową (6)
N Doprowadzić do pokrycia się
otworów
N Włożyć śruby (7) z podkładkami (8)
N Przyłożyć nakrętki czterokątne (9) i
wkręcić śruby
277BA024 KN
Montowanie kolumny
wysięgnika
1
238BA016 KN
3
A
2
A
Montowanie uchwytu
obwiedniowego
7
8
2
277BA025 KN
1
6
7
8
9
9
3
