Stihl HLE 71 Instruction Manuals

HLE 71, HLE 71K
deutsch
9

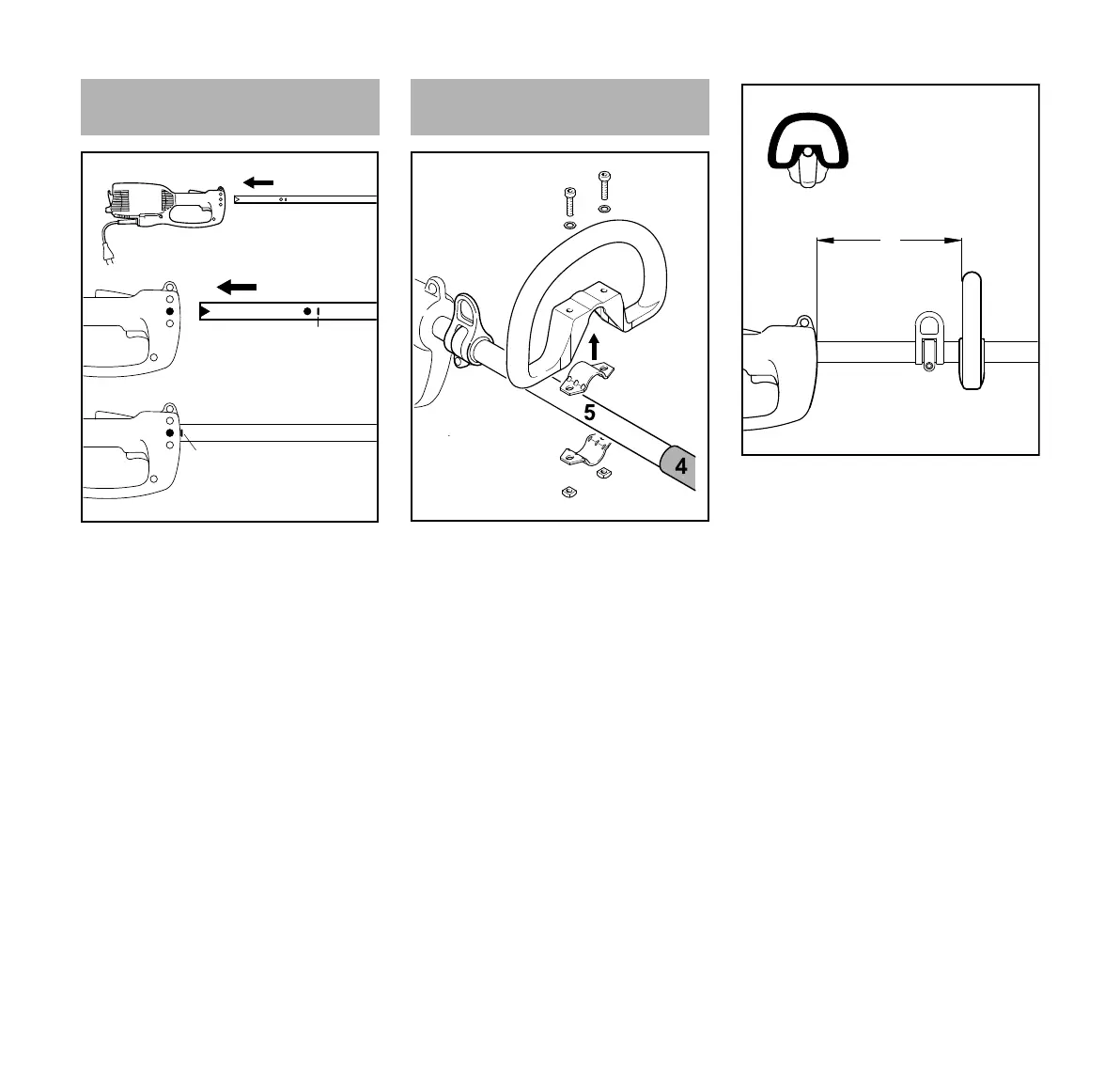

N Schutzkappe vom Schaft abziehen
N Schaft (1) in das Motorgehäuse (2)
bis zur Markierung A einschieben,
dabei Schaft etwas hin- und
herdrehen
N Schraube (3) im Gehäuse
festziehen
N Schelle (1) in den Rundumgriff (2)
legen und zwischen Tragöse (3)
und Griffschlauch (4) auf den
Schaft (5) setzen
N Schelle (6) anlegen
N Bohrungen zur Deckung bringen
N Schrauben (7) mit Scheiben (8)
einstecken
N Vierkantmuttern (9) ansetzen und
Schrauben eindrehen
N Rundumgriff (2) ausrichten und in
die für den Anwender günstigste
Position bringen
Der Abstand (A) darf höchstens 45 cm
betragen. Empfehlung: ca. 35 cm
N Schrauben anziehen
Schaft montieren
1
238BA016 KN
3
A
2
A
Rundumgriff anbauen
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2
