Stihl HLE 71

HLE 71, HLE 71K
español
82

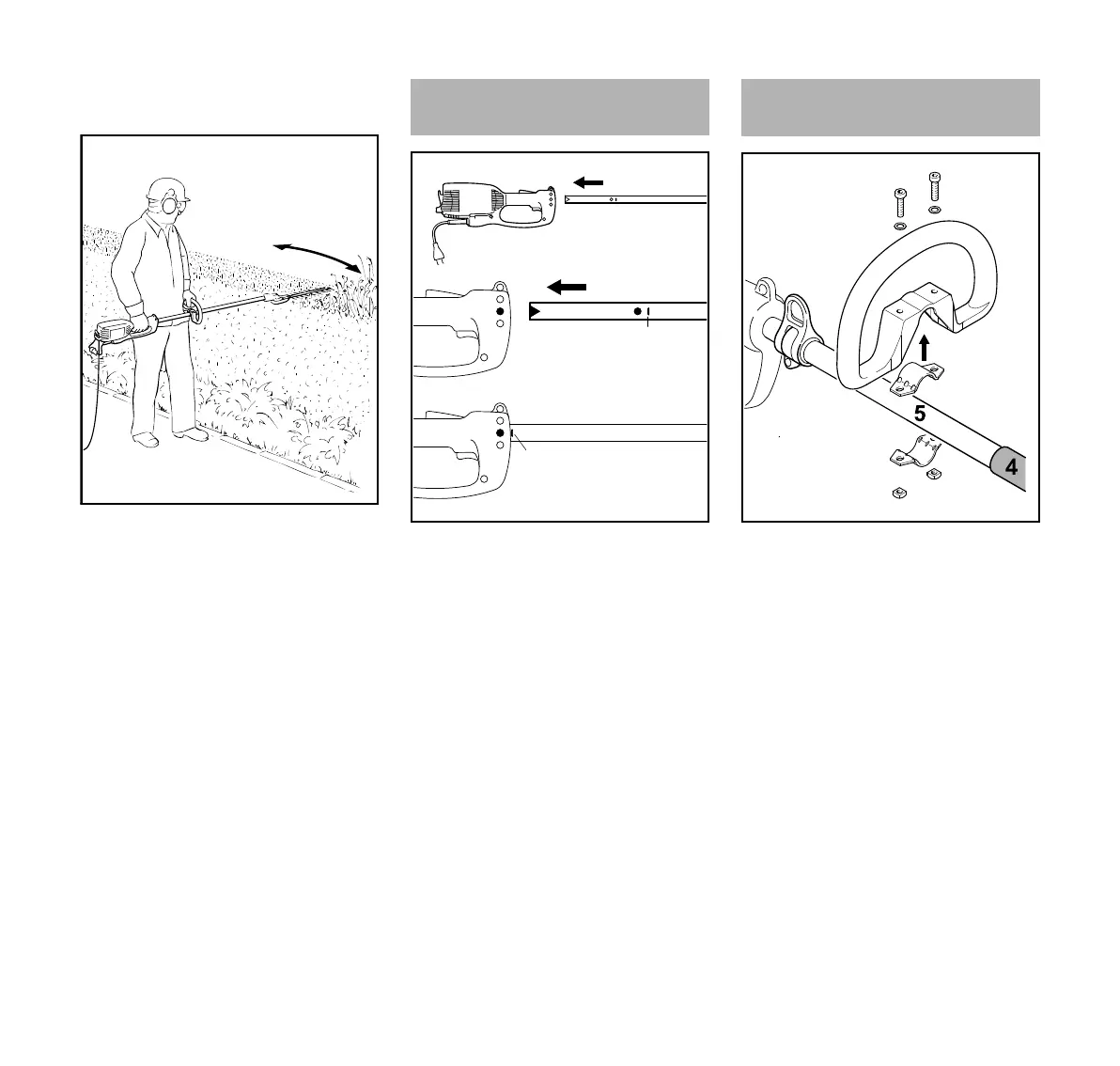

Corte horizontal (con la barra
portacuchillas recta)
Cortar cuando no se pueda estar junto al
seto mismo mismo – p.ej., cuando
existen arriates en medio.
Aplicar las cuchillas en un ángulo de
0° hasta 10° – pero moviéndolas
horizontalmente.
Mover el cortasetos en forma de hoz
hacia el borde, a fin de que se caigan al
suelo las ramas cortadas.
N Retirar del vástago la caperuza
protectora
N Introducir el vástago (1) en la
carcasa del motor (2) hasta la
marcaciónA; al hacerlo, girar un
poco el vástago en vaivén
N Apretar el tornillo (3) en la caja
N Colocar la abrazadera (1) en el
asidero tubular cerrado (2) y
aplicarlos al vástago (5) entre la
argolla de porte (3) y el tubo flexible
de agarre (4)
N Colocar la abrazadera (6)
N Hacer coincidir los orificios
N Introducir los tornillos (7) con las
arandelas (8)
N Aplicar las tuercas cuadradas (9) y
enroscar los tornillos
277BA024 KN
Montar el vástago
1
238BA016 KN
3
A
2
A
Montar el asidero tubular
cerrado
7
8
2
277BA025 KN
1
6
7
8
9
9
3
