Stihl HLE 71 Instruction Manuals

HLE 71, HLE 71K
italiano
152

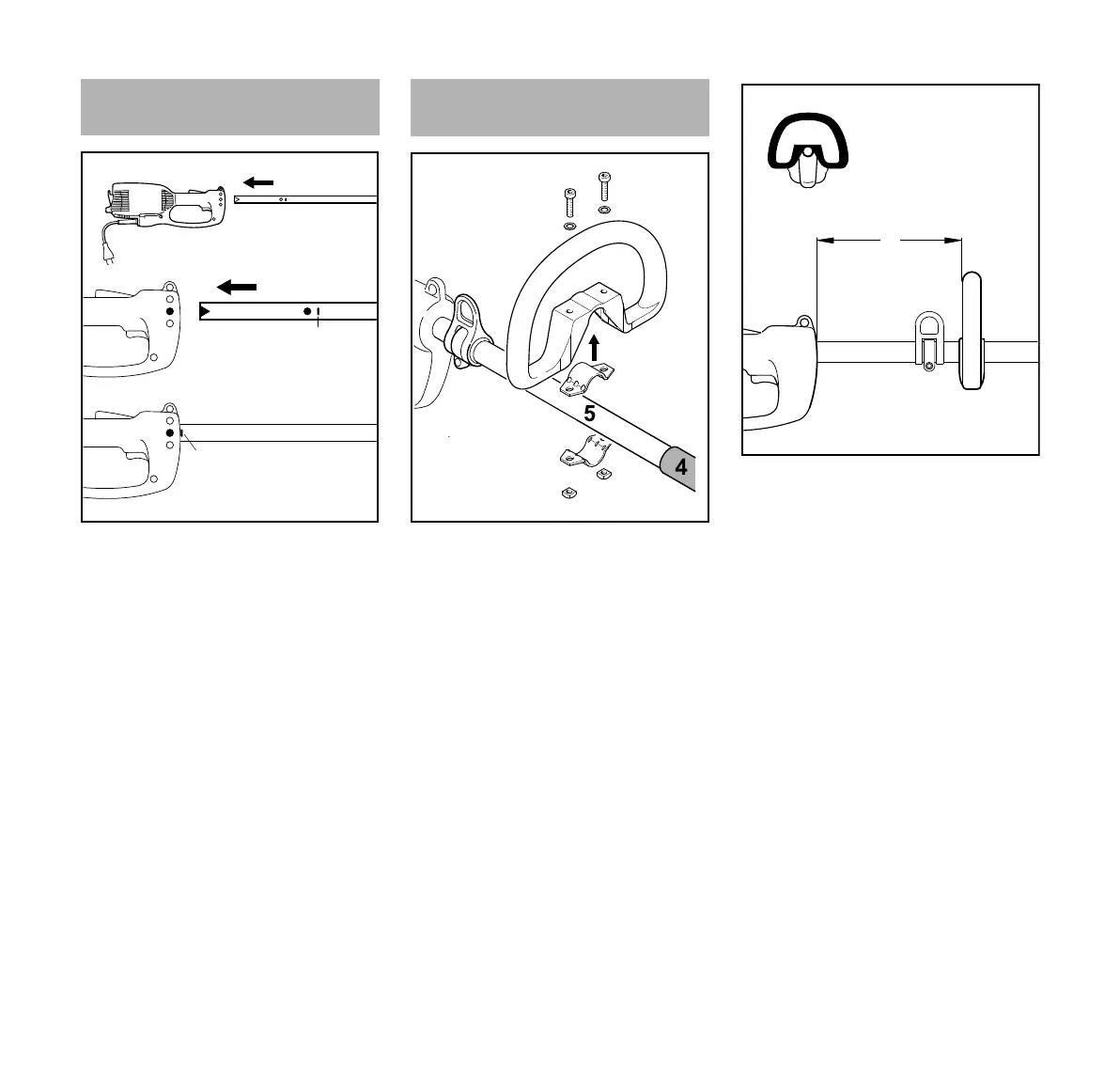

N Estrarre il coperchio dallo stelo
N inserire lo stelo (1) nella carcassa
motore (2) fino al riferimento A,
girandolo un po’ a destra un po’ a
sinistra
N serrare la vite (3) nella carcassa.
N Sistemare la fascetta (1)
nell’impugnatura circolare (2) e
posizionarla sullo stelo (5) fra
occhiello di trasporto (3) e guaina di
presa (4)
N Applicare la fascetta (6)
N Fare coincidere i fori
N Innestare le viti (7) con rondelle (8)
N Piazzare i dadi quadri (9) e avvitare
le viti
N Centrare l’impugnatura circolare (2)
e portarla nella posizione più adatta
all’operatore
La distanza (A) non deve superare i
45 cm. Consiglio: circa 35 cm
N Serrare le viti
Montaggio dello stelo
1
238BA016 KN
3
A
2
A
Montaggio dell’impugnatura
circolare
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2

Stihl HLE 71 Specifications

General

Brand	Stihl
Model	HLE 71
Category	Trimmer
Language	English
