HLE 71, HLE 71K
magyar
224
N Ha a szárvég már nincs a
szorítórésben (5) – a hajtóművet
tolja tovább ütközésig.
N A szorítócsavarokat csavarja be
ütközésig.
N Igazítsa ki a hajtóművet (3).
N A szorítócsavarokat húzza meg.

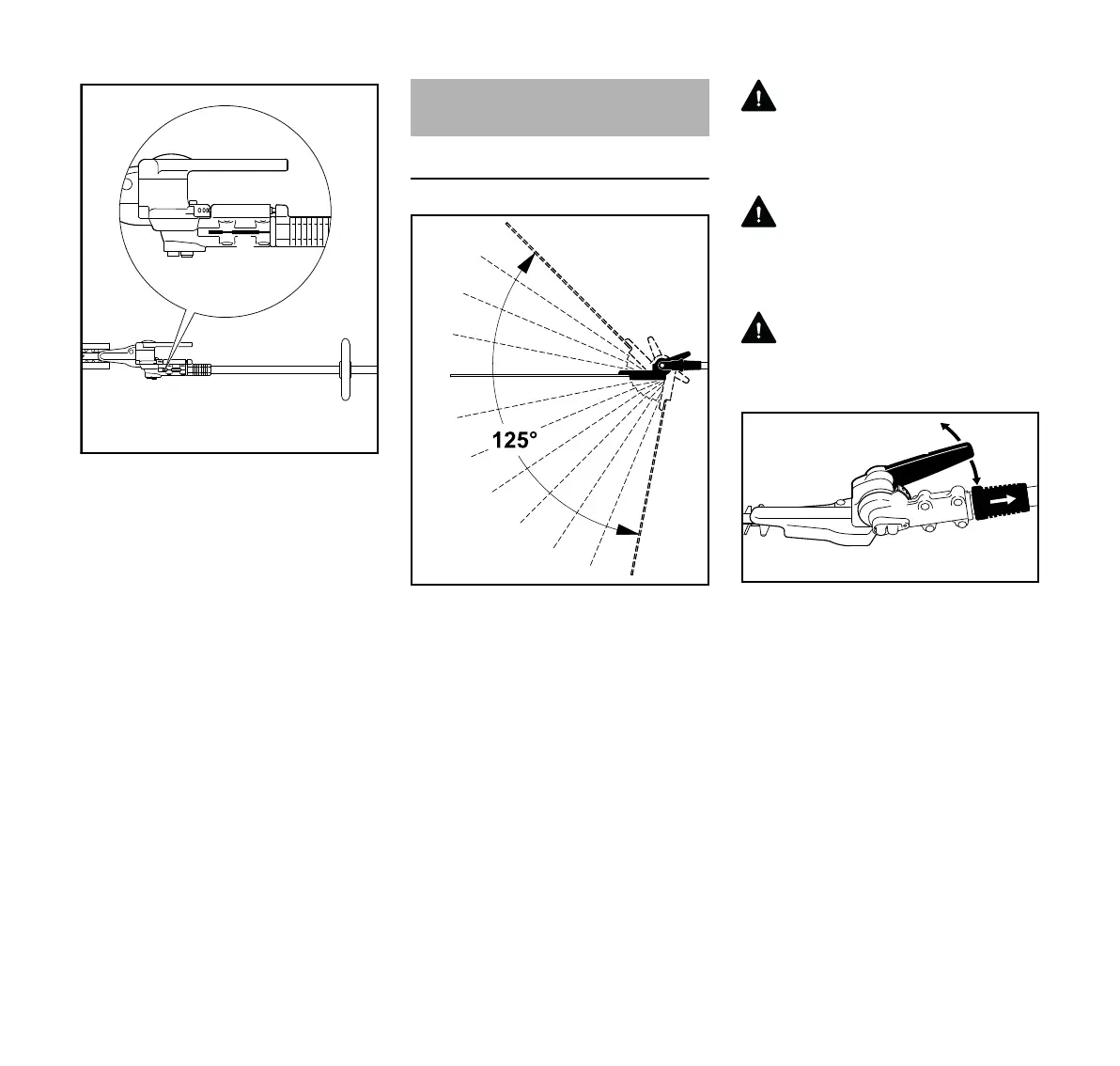

Állítókészülék 125°
Ennél a kivitelnél a késperem szárhoz
viszonyított szöge 0° (teljesen kinyújtott)
és 45° között (4 fokozatban felfelé)
valamint 80°-ig (7 fokozatban lefelé)
állítható. 12 egyénre szabott
munkahelyzet lehetséges.
Azon kívül a késmeghosszabbításnak
egy meghatározott szállítási helyzete is
beállítható.
FIGYELMEZTETÉS
A beállítást csak a vágókés nyugalmi
helyzetében végezze el - a motort
kikapcsolta.
FIGYELMEZTETÉS
A hajtómű üzem közben felforrósodik. A
hajtóműházat tilos megérinteni –
Égésveszély!
FIGYELMEZTETÉS
A beállításkor a késhez hozzáérni tilos –
Sérülésveszély!
N A tolóhüvelyt (1) húzza vissza és az
emeltyűvel (2) változtassa meg a
csukló állását egy vagy több
reteszlyukkal.
N A tolóhüvelyt (1) engedje el újból és
a csapszeget engedje belekattanni
a reteszlécbe (3)
A bekattintott csapszeg esetén (a
beállítás befejeztével) az eltolható
hüvely újból a gépháznál helyezkedik el.
A késmeghosszabbítás
beállítása
