HLE 71, HLE 71K
français
58

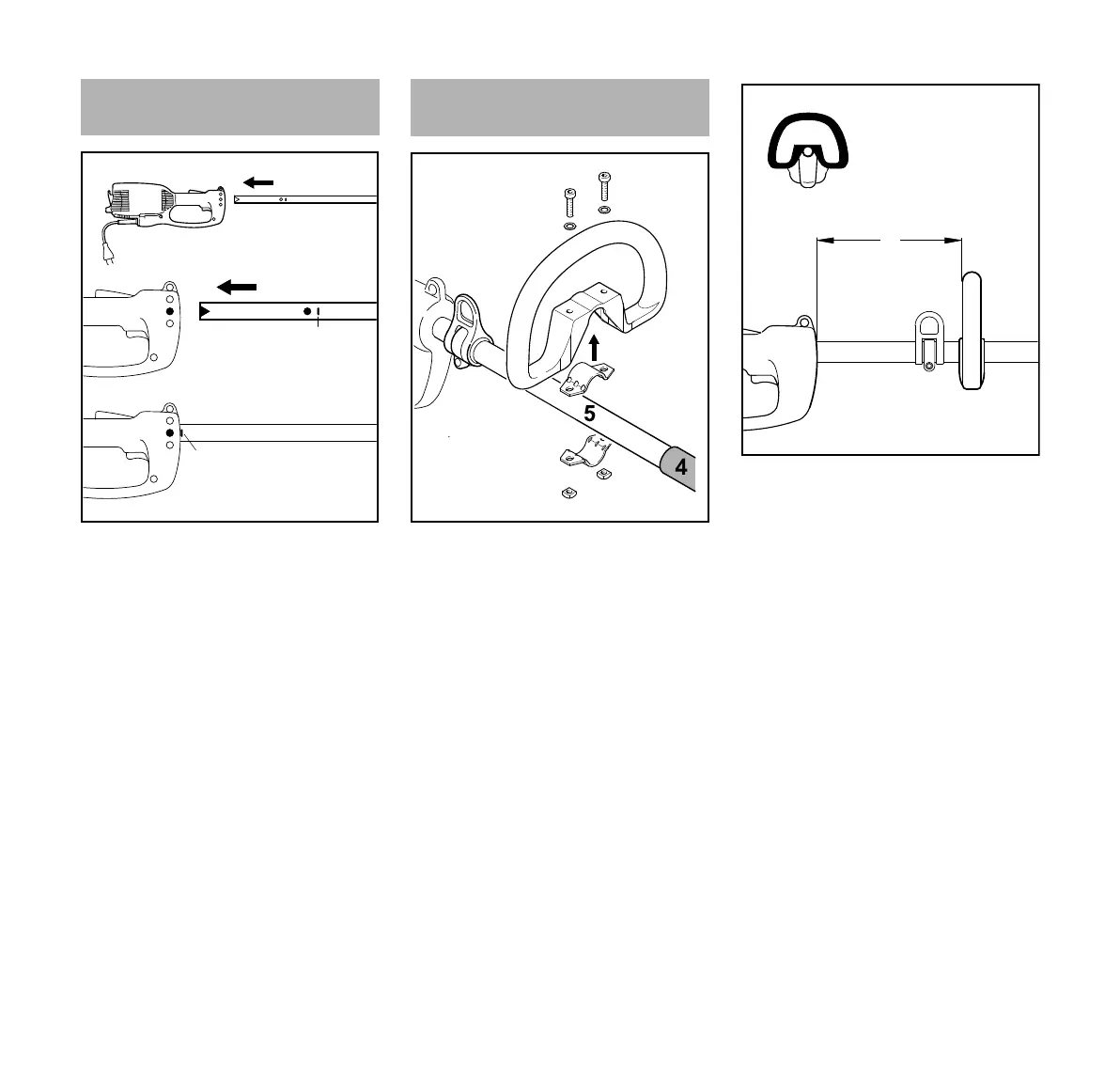

N Extraire le capuchon du tube ;
N introduire le tube (1) dans le carter
du moteur (2), jusqu'à la marque A,
en faisant légèrement pivoter le
tube dans un sens et dans l'autre ;
N serrer la vis (3) dans le carter.
N Poser le collier (1) dans la poignée
circulaire (2) et l'appliquer sur le
tube (5), entre l'anneau de
suspension (3) et la gaine faisant
office de poignée (4) ;
N appliquer le collier (6) ;
N faire coïncider les trous ;
N introduire les vis (7) munies de
rondelles (8) ;
N engager les écrous à six pans (9)
sur le filetage et visser les vis ;
N ajuster la poignée circulaire (2) et la
placer dans la position la plus
commode pour l'utilisateur ;
La distance (A) doit atteindre au
maximum 45 cm. Distance
recommandée : env. 35 cm.
N serrer les vis.
Montage du tube
1
238BA016 KN
3
A
2
A
Montage de la poignée
circulaire
7
8
2
277BA025 KN
1
6
7
8
9
9
3
277BA026 KN
A
2
