Stihl HLE 71

HLE 71, HLE 71K
Nederlands
273

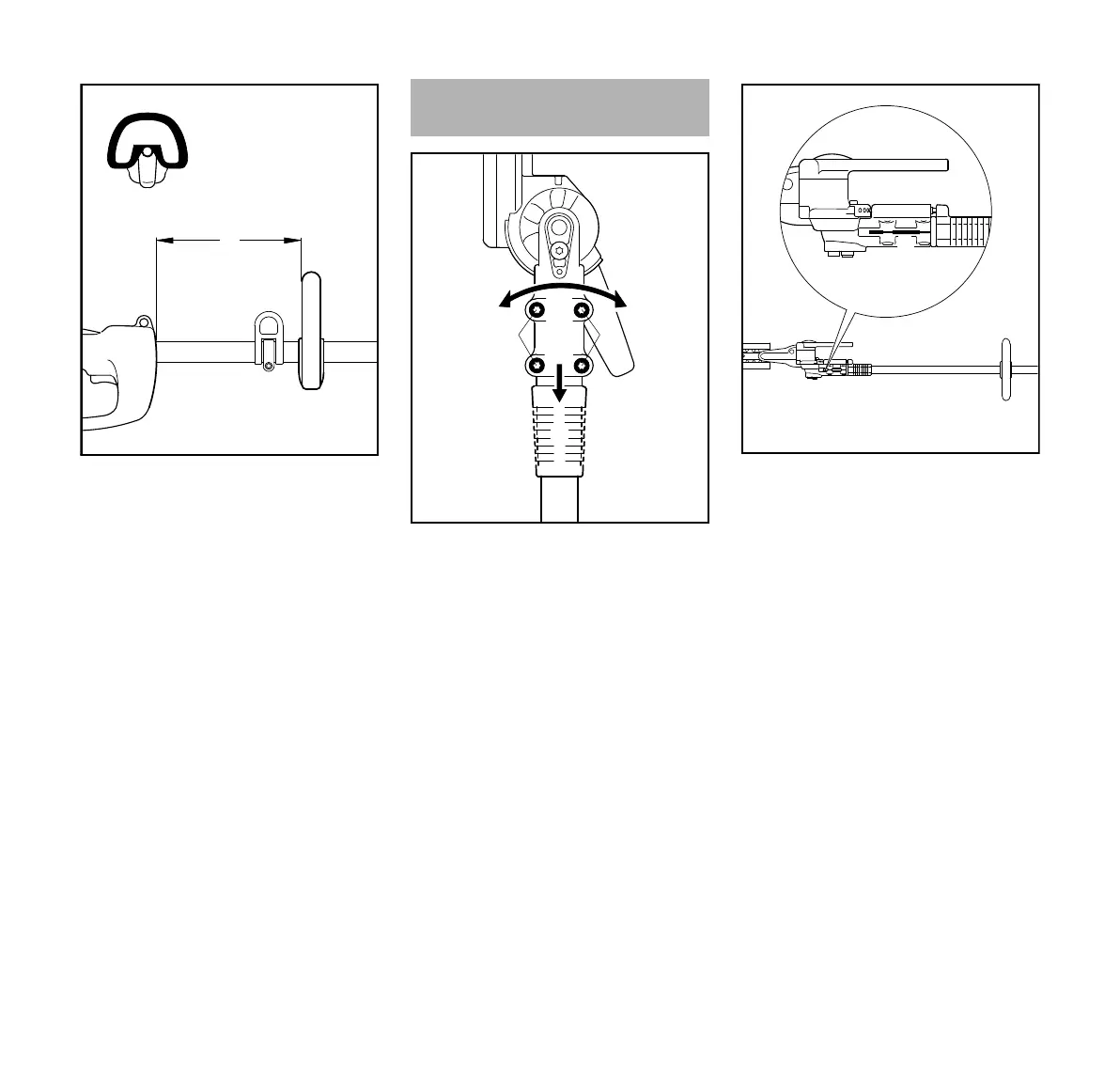

N Beugelhandgreep (2) uitlijnen en in
de voor de gebruiker meest
gunstige positie plaatsen
De afstand A) mag maximaal 45 cm
bedragen. Geadviseerd: ca. 35 cm
N Bouten vastdraaien
N Klembouten (1) losdraaien
N Schuifhuls (2) uitlijnen – de
schuifhuls moet in lijn liggen met de
opening op de haakse aandrijving
N Aandrijfkop (3) op de steel (4)
schuiven, de aandrijfkop hierbij iets
heen en weer draaien
N Als het uiteinde van de steel niet
meer zichtbaar is in de klemsleuf (5)
– de aandrijfkop tot aan de aanslag
hier verder inschuiven
N De klembouten aandraaien tot ze
dragen
N Aandrijfkop (3) uitlijnen
N De klembouten vastdraaien
277BA026 KN
A
2
Aandrijfmechanisme
monteren
2
3
277BA007 KN
1
1
4
277BA027 KN
3
5
