HLE 71, HLE 71K
dansk
177
N Løsn klemskruerne (1)
N Juster glidehylsteret (2) –
glidehylsteret skal flugte med
vinkeldrevets åbning
N Skyd drevet (3) skaftet (4), dertil
drejes drevet lidt frem og tilbage
N Når skaftenden ikke længere er
synlig i klemmespalten (5) – skydes
drevet videre til anslag
N Skru klemskruerne ind til anlæg
N Juster drevet (3)
N Spænd klemskruerne fast

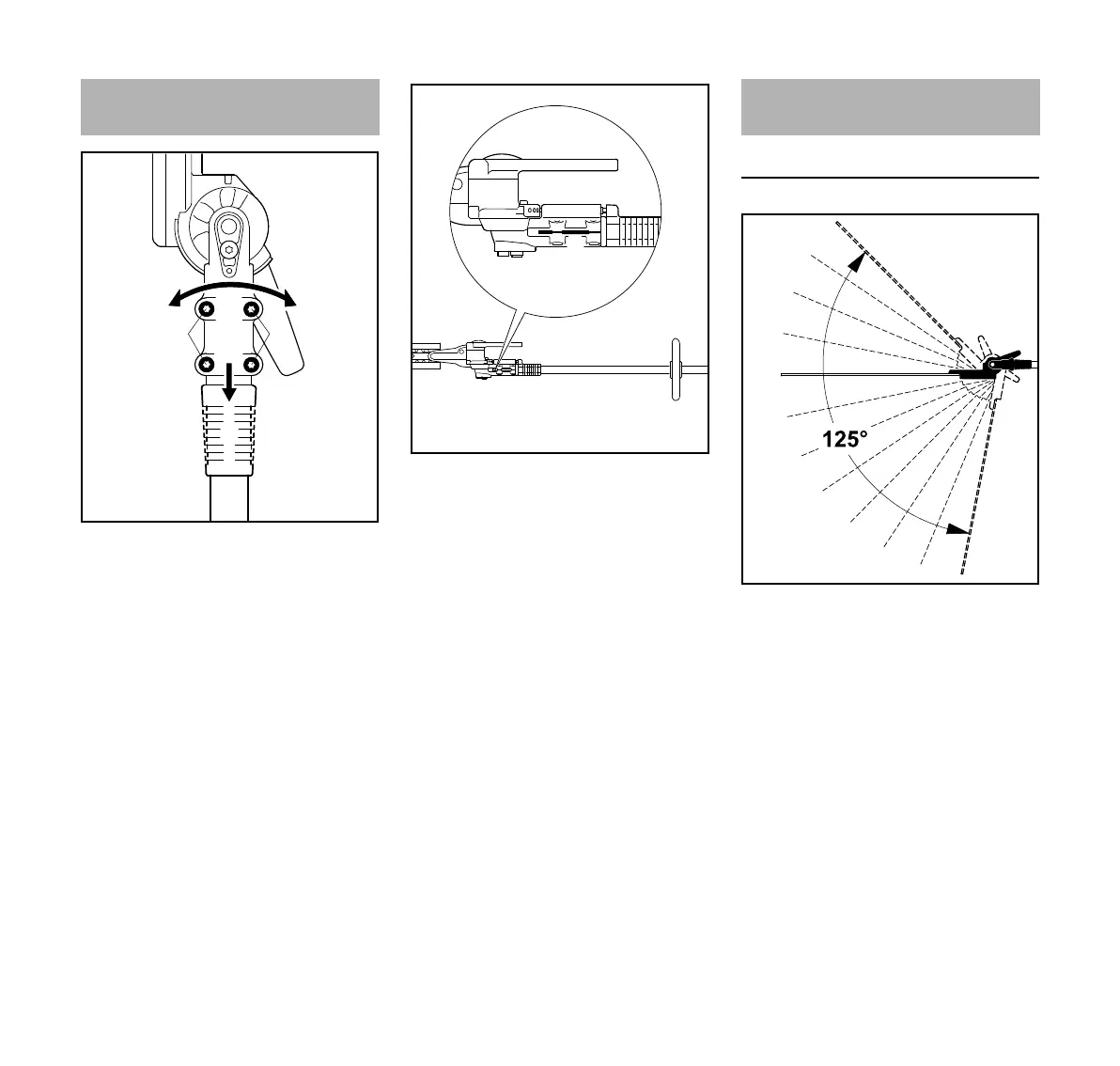

Indstillingsanordning 125°
På denne udførelse kan knivbjælkens
vinkel i forhold til skaftet indstilles
mellem 0° (helt udstrakt) og 45° (i 4 trin
opad) samt indtil 80° (i 7 trin nedad). Der
kan opnås 12 individuelt indstillelige
arbejdspositioner.
Desuden kan der indstilles en defineret
transportposition for knivbjælken.
Montering af drev
2
3
277BA007 KN
1
1
4
277BA027 KN
3
5
Indstilling af knivbjælke
277BA016 KN
