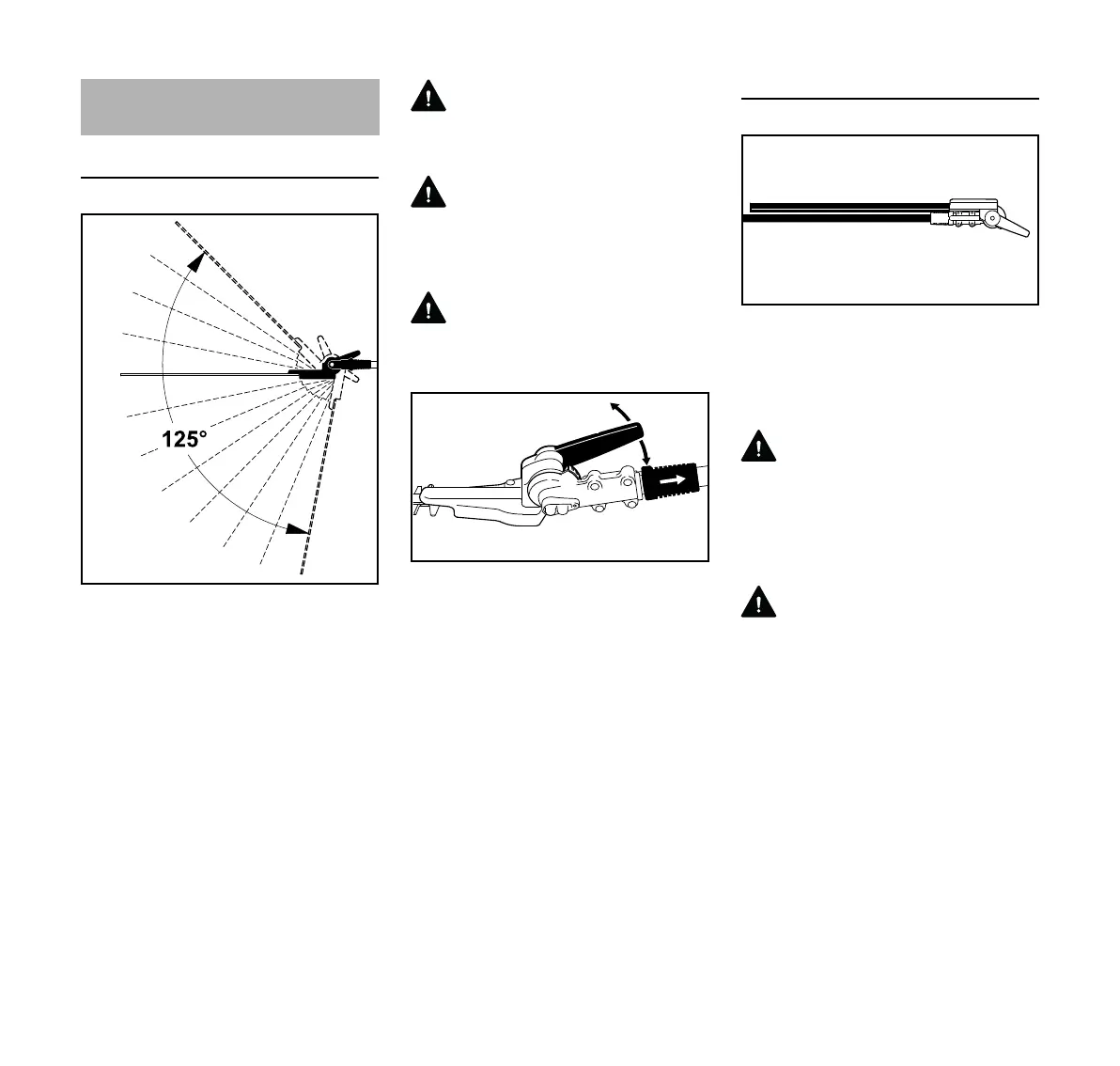

Verstelmechanisme 125°
Bij deze uitvoering kan de hoek van de
mesbalk ten opzichte van de steel
tussen 0° (geheel gestrekt) tot 45° (in
4 stappen naar boven) alsmede tot 80°
(in 7 stappen naar beneden) worden
versteld. Er zijn 12 individueel instelbare
werkposities mogelijk.
Bovendien is een vooraf bepaalde
transportstand voor de mesbalk
instelbaar.
WAARSCHUWING
De instelling alleen uitvoeren als de
messen stilstaan – motor uitgeschakeld.
WAARSCHUWING
Het aandrijfmechanisme wordt tijdens
het gebruik heet. De aandrijfkop niet
aanraken – kans op verbranding!
WAARSCHUWING
Tijdens het instellen nooit de messen
aanraken – kans op letsel!
N De schuifhuls (1) terugtrekken en
met de hendel (2) het scharnier een
of meerdere arrêteerboringen
verstellen
N De schuifhuls (1) weer loslaten en
de pen in de blokkeerstrip (3) laten
vallen
Bij een vergrendelde pen (na
beëindiging van de instelling) ligt de
schuifhuls weer tegen het huis van het
aandrijfmechanisme.
Transportstand
Voor ruimtebesparend transport van het
apparaat kan de mesbalk bij deze
uitvoering evenwijdig aan de steel
worden gedraaid en in deze stand
worden gearrêteerd.
WAARSCHUWING
Verstellen van de mesbalk in de
transportstand, resp. vanuit de
transportstand in de werkstand alleen bij
een uitgeschakelde motor en
aangebrachte mesbeschermer.
WAARSCHUWING
Het aandrijfmechanisme wordt tijdens
het gebruik heet. De aandrijfkop niet
aanraken – kans op verbranding!
Mesbalk instellen
277BA016 KN
3
277BA009 KN
2
1
277BA010 KN
